Manchmal besteht die Notwendigkeit, das Aussehen bestimmter Messpunkte zu verändern - z.B. wenn Sie Messpunkte aus einer anderen Zeichnung eingefügt haben und diese sich (in Struktur oder Layout) von den Messpunkten der aktuellen Zeichnung unterscheiden.

Hierfür kann diese Funktion zur Layout-Konvertierung genutzt werden.

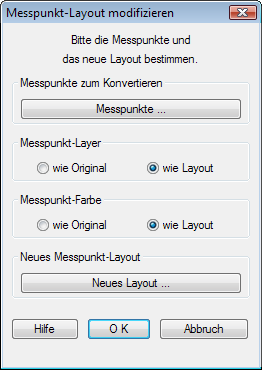

Wählen Sie bitte zunächst alle zu konvertierenden Messpunkte mit Messpunkte ...; es öffnet sich der bekannte Auswahldialog. Als nächsten Schritt bestimmen Sie bitte das Ziellayout mit dem Layout-Button - nach Betätigen von OK werden nun alle Messpunkte in dieses neue Layout umgewandelt, ohne dass deren Messpunkt-Daten verloren gehen (diese sind ja intern als EEDs und somit unabhängig vom Layout gespeichert).


Einstellungen:


  • Ziel-Layer: Sie können angeben, ob die Messpunkte nach der Konvertierung auf ihrem Ursprungs-Layer oder auf dem unter LAYOUT angegebenen Layer abgelegt werden.
  • Ziel-Farbe: Sie können angeben, ob die Messpunkte nach der Konvertierung mit ihrer Urpsrungs-Farbe oder mit der unter LAYOUT angegebenen Farbe abgelegt werden.
