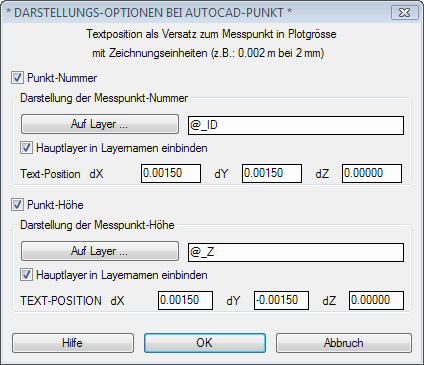

Die einfachste Form der Messpunkt-Darstellung erfolgt mit einem CAD-Punkt, wobei diesem CAD-Punkt optional zusätzlich die Texte für die Punktnummer und/oder die Punkthöhe an beliebiger Position beigestellt werden kann. Sie können diese Punkte später mit Hilfe des CAD-Befehls DDPTYPE in ihrem Aussehen beeinflussen. Die Gestaltung der Punktnummern-, Punkthöhen-Texte können Sie mit Hilfe der Dialogbox MESSPUNKT EIGENSCHAFTEN einstellen. Beachten Sie bitte, dass der Versatz für Textpositionen in Zeichnungseinheiten [i.A. "m"], aber in Plotgröße angeben wird, da Messfile den Versatz letztendlich mittels des Maßstabes selbst berechnet. Soll also die Punktnummer -1.5 mm auf dem Plot in Y-Richtung verschoben sein und Ihre Zeichnungseinheit ist m, so tragen Sie bitte -0.0015 im Editierfeld ein.
