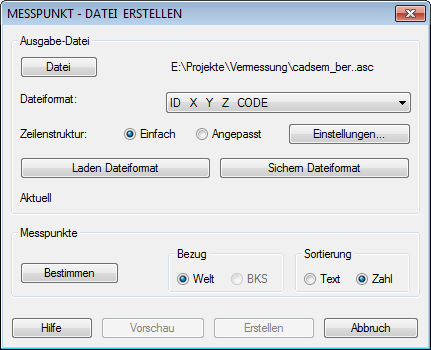

Mit den Messfile-Tools können die wählbaren Messpunkte in eine Koordinatendatei ausgegeben werden. Die Messpunkte werden mit dem bekannten Messpunkt-Auswahl-Dialog festgelegt, welcher auch einen Messpunkt-Filter beinhaltet. Bestimmen Sie nun mit Datei den Namen der Ausgabedatei; deren Dateityp wird zwar mit *.PNT voreingestellt, kann aber nach Belieben verändert werden. Falls in der Zeichnung gerade ein Benutzer-Koordinaten-System aktiv ist, wird der Schalter BKS vorgewählt - alle Messpunkt-Koordinaten werden dadurch auf das aktuelle BKS umgerechnet und als BKS-Koordinaten in die Ausgabedatei geschrieben. Wenn Sie jedoch die Messpunkt-Koordinaten in ihrer Originalform verwenden wollen, setzen Sie bitte den Schalter auf Welt!


Ebenfalls wichtig ist die Einstellung, ob die Messpunkte mit ihren Punktnummern in numerischer oder alphanumerischer Sortierung verwendet werden sollen. Im Zweifelsfalle nutzen Sie die Vorschau-Funktion, um sich über die unterschiedliche Sortierung zu informieren.


  • Dateiformat - hier wählen Sie eines der angebotenen Grundformate oder das frei definierbare Dateiformat; das gewählte Grundformat kann im Weiteren mit den Schaltern Einfach und Angepasst auf Ihre speziellen Erfordernisse angepasst werden.
  • Laden Dateiformat - eine zuvor gespeicherte Parameter-Datei kann geladen werden, um eine gleichartige Ausgabedatei erneut generieren zu lassen.
  • Sichern Dateiformat - alle Einstellungen, welche Sie getroffen haben, um eine bestimmte Form der Ausgabedatei zu erzielen, können in einer Parameter-Datei (*.FMT) gespeichert werden - um diese bei Bedarf auch wieder zu laden und so auf das gleiche Format schnell zurück greifen zu können.
  • Einstellungen - im nachfolgenden Dateiformat-Dialog können Sie die Struktur der Messpunkt-Datei detailliert beeinflussen (siehe Dateiformat).
