Mit der Messfile-Erweiterung P-LINIEN können Sie beim Laden einer Koordinatendatei zusätzliche Linienzüge in der CAD-Grafik erzeugen lassen. Für die Generierung dieser Messpunkt-Linien verwendet P-LINIEN die Angaben aus separaten Liniendatei(en), in welchen nur die zu verbindenden Messpunkt-Nummern enthalten sein dürfen sowie Leerzeilen oder spezielle Texte zur Kennzeichnung von Linienzug-Anfang/-Ende. Die Messpunkt-Nummern können beliebig numerisch oder alphanumerisch (wie in Messfile selbst) sein.

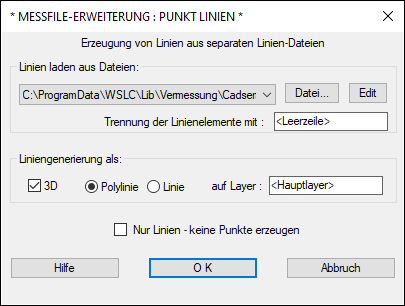

Nach der Auswahl dieser Messfile-Erweiterung wird die Schaltfläche GENERIERUNG freigegeben, welche den entsprechenden Dialog öffnet. In der Dialogbox können Sie für die Linienzüge einen eigenen Layer angeben und die Art der zu erzeugenden Linienzüge beeinflussen (2D/3D-Linien, Polylinien). Wenn Sie eine Liniendatei mit der Schaltfläche DATEI ausgewählt haben, wird diese der Liste bereits ausgewählter Liniendateien zugefügt; die in der Popup-Liste markierte Liniendatei steht dann mittels der Schaltfläche EDIT für Einsicht u. Bearbeitung zur Verfügung. Bei der Beendigung des P-LINIEN-Dialoges mit OK werden alle Liniendateien durch P-LINIEN geladen und analysiert sowie eine entsprechende Meldung ausgegeben. Diese beinhaltet entweder die Anzahl der Linien und Punkte in den Liniendateien oder die Art der ggf. gefundenen Fehler. Im Fehlerfalle können Sie den P-LINIEN-Dialog durch Betätigung der Schaltfläche ABBRUCH beenden. P-LINIEN bietet durch Aktivierung des entsprechenden Kontrollfeldes zusätzlich die Möglichkeit, nur die Linien zu erzeugen. Die Grafikgenerierung der Messpunkte wird dabei unterdrückt und durch eine entsprechende Meldung angezeigt.
