Nach dem Laden aller Programm-Dateien erscheint die Hauptdialogbox von Messfile. Sie ist wie folgt aufgeteilt:


  • Im oberen Bereich befinden sich 4 Zeilen zur Auswahl und Einstellung der folgenden Parameter:
  • Koordinatendatei - Zur Auswahl einer Koordinatendatei und deren Prüfung bezüglich der Übereinstimmung mit dem gewählten Format.
  • Format der Koordinatendatei - Zur Auswahl und Einstellung eines Vermessungsformates, mit welchem die Koordinatendatei interpretiert werden soll.
  • Symboltabelle - Zur Auswahl und Einstellung einer Symboltabelle, falls die Koordinatendatei eine Symbolcodierung beinhaltet und diese in der Zeichnung umgesetzt werden soll.
  • Konfigurationsdatei - zur Auswahl und Einstellung aller wichtigen Arbeitsparameter insbesondere der Darstellung von Messpunkten.
  • Im mittleren Bereich können die wichtigsten Optionen und Parameter aktiviert/deaktiviert bzw. verändert werden. Diese voreingestellten Optionen sind in der aktuellen Konfigurationsdatei dauerhaft abgespeichert und können hier temporär verändert werden.
  • In der darunter liegenden Zeile gibt Messfile jeweils eine Meldung zum jeweiligen Status und der zuletzt durchgeführten Aktion. Im untersten Bereich befindet sich neben den Standardbuttons auch die Schaltfläche zum Laden der Datei und zum Aufruf des Assistenten.

Wenn Sie Messfile das erste Mal aufrufen, sind die meisten Eingabefelder noch leer und viele Teile der Dialogbox ausgegraut.

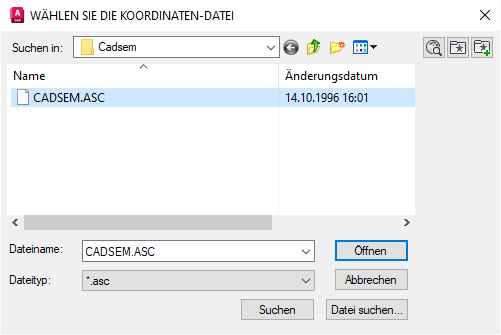

Bitte wählen Sie nun als erstes die Koordinatendatei CADSEM.ASC aus. Sie befindet sich im Bibliotheksordner im Verzeichnis \Vermessung\Cadsem.

Sie können dazu die Schaltfläche Datei betätigen und anschließend als Dateiname *.* oder gleich *.ASC eingeben, da Messfile standardmäßig den Suchfilter *.PNT für die Dateiendung von Koordinatendateien verwendet.
