Befehl: EAWS_LINETOOL

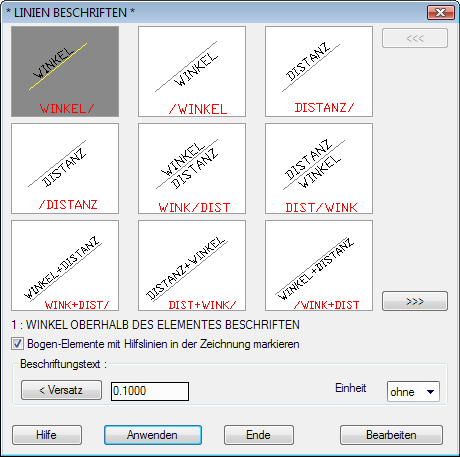

Dieses Verwaltungs-Programm bietet Ihnen eine Reihe von verschiedenen Methoden, um Linien, Bögen und Polylinien zu beschriften bzw. die Beschriftungs-Texte zu bearbeiten. Jedes Verfahren wird durch ein Bild in einer Manager-ähnlichen Oberfläche dargestellt und ist mit diesem auch wählbar. Die Beschriftungs- und Bearbeitungsfunktionen arbeiten mit allen Einheiten-Modi zusammen. I.d.R. wird nach der Aktivierung der Schaltfläche Anwenden zunächst die Standard-Dialogbox zur maßstabgerechten Bestimmung der Texthöhe selbständig aufgerufen (Ausnahme: Textstil mit fester Texthöhe). Im Editierfeld <Versatz können Sie den Versatz der Texte von den Linien/Bögen angeben bzw. durch Betätigung der entsprechenden Schaltfläche auch auf dem Bildschirm zeigen.


In der Popup-Liste Einheit kann eine Einheit gewählt werden, welche dann als entsprechender Text den Distanz-Wert nachgestellt wird. Durch Betätigung der Schaltfläche BEARBEITEN wechselt das Programm in den Editier-Modus, welcher Ihnen diverse Funktionen zur nachträglichen Bearbeitung der Beschriftungs-Texte zur Verfügung stellt. Die Schaltfläche BESCHRIFTEN wechselt vom Editiermodus wieder in den Beschriftungs-Modus. Beim Beschriften von Bogen-Elementen (Kurventabelle) können Sie in der Zeichnung automatisch Hilfslinien an jedem gewählten Bogen anbringen lassen.
