Befehl: EAWS_LCDIM

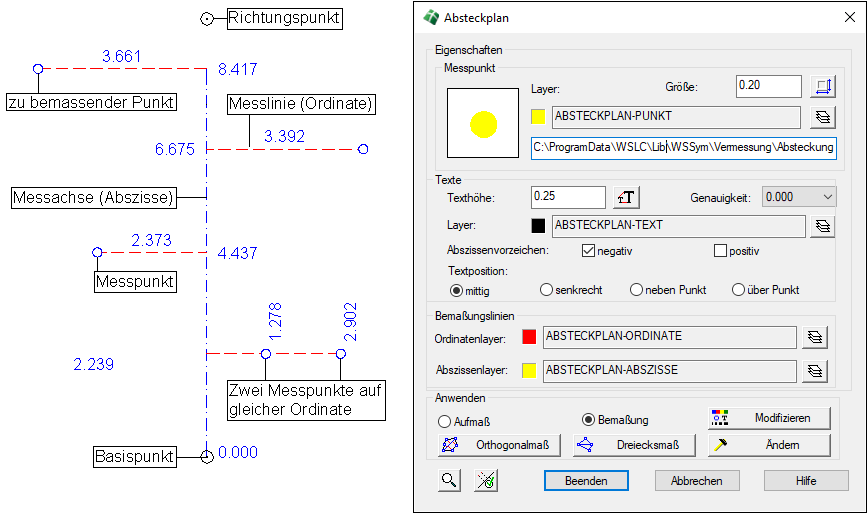

Der Befehl Absteckplan ermöglicht es, auf einfache Weise vermessungstechnisch korrekte, orthogonale Lagebemaßungen sowie Dreiecksbemaßungen zu erstellen, welche mit den Mitteln der CAD-Bemaßung nicht realisierbar sind. Das Programm kann sowohl zur Bemaßung als auch zur Erstellung eines Aufmaßes verwendet werden und bietet in beiden Modi die Möglichkeit, vorhandene Fluchten zu übernehmen (Fluchtmaß), die Messachse an vorhandenen Punkten auszurichten (Richtungsmaß) oder eine einfache Dreiecksmessung (Dreiecksmaß) darzustellen. Für die Messpunktdarstellungen können beliebige Blöcke verwendet werden, wobei die in der Symbolbibliothek mitgelieferten Beispielsböcke (\WSSym\Vermessung\Absteckung) einen Auszug aus der DIN 18702 (Zeichen für Vermessungsrisse) darstellen.





Der Absteckplan ist vorgabemäßig vollständig assoziativ und reaktiv. Dies bedeutet, dass alle Veränderungen der Messpunkte automatisch mitgeführt und dass selbst Maßtextänderungen sofort grafisch korrekt umgesetzt werden. Durch die Assoziativität ergeben sich enorme Vorteile bei Änderungen, Ergänzungen und Nachbearbeitungen, wobei auch alle grafischen Ausprägungen jederzeit modifiziert werden können. Automatismen, wie das automatische Bemaßen aller Stützpunkte oder die fortlaufende Bemaßung nach gegebenem Intervall (Rasterschnittpunkte) erhöhen die Effektivität und runden das Programm ab.


Hinweis: Die Assoziativität lässt bei sich bei Bedarf jederzeit abschalten. Verwenden Sie hierzu bitte das entsprechende Icon am linken, unteren Dialogrand. Die Assoziativität nicht assoziativer Bemaßungen kann umgekehrt jederzeit wieder aktiviert werden. Alle Bemaßungstexte, die mit dem Programm Absteckplan erzeugt werden, sind normaler CAD-Text, also kein Bemaßungs-Text. Sie können den Text daher mit allen zur Verfügung stehenden Editierbefehlen bearbeiten.
