Damit das Planzeichen in der automatisch generierbaren Legende erscheint, muss es über einen Legendenverweis verfügen. Im Abschnitt Verweis auf Legendentext wird der zugewiesene Legendenverweis mit dem entsprechenden Legendentext angezeigt.

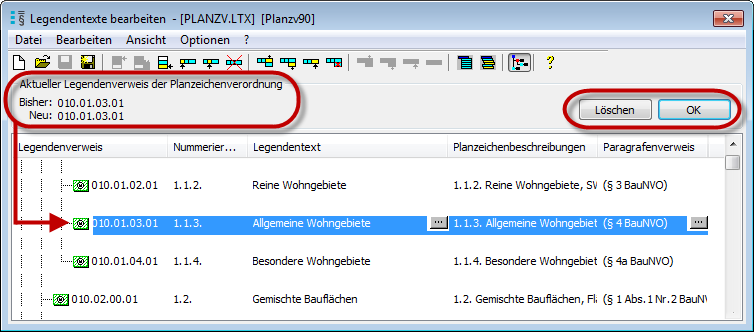

Ein Klick in die Zeile Legendenverweis bringt eine gepunktete Schaltfläche (…) zum Vorschein, mit deren Hilfe sich der Verweis aus einer Legendentextdatei wählen lässt. Hierbei wird die Dialogbox Legendentexte bearbeiten mit der im Setup eingestellten Legendentextdatei geöffnet, welche vor dem Namen der aktuellen Bibliothek in der Titelzeile eingeblendet wird.





Der Dialog entspricht in Erscheinungsbild und Funktionalität weitgehend der Oberfläche des separat aufrufbaren Legendentexteditors. An dieser Stelle wird die Oberfläche durch den zusätzlichen Abschnitt aktueller Legendenverweis der Planzeichenverordnung und die Schaltflächen OK und Löschen ergänzt.


  • Ist dem Planzeichen bereits ein gültiger Legendentextverweis zugeordnet, erscheint dieser in den Zeilen Bisher: und Neu:. Diese Zeilen sind hingegen leer, wenn dem Planzeichen noch kein Schlüssel zugeordnet wurde.
  • Lösen sie diesen Verweis mit Hilfe des Schalters Löschen oder weisen sie einen anderen Legendenverweis durch Wählen eines im unteren Fenster angezeigten Eintrags zu. Die neue Zuweisung wird dann in der Zeile Neu: angezeigt.
  • Sie können an dieser Stelle auch einen neuen Legendenverweis definieren. Dies erfolgt mit Hilfe der in den Menüs oder über Icons zur Verfügung stehenden Befehle. Der neue Legendenverweis erscheint sofort in der Auflistung und wird ebenfalls durch einfaches Auswählen und Aktivierung der Schaltfläche OK zugeordnet. Gleichzeitig erscheint eine Rückfrage zur Speicherung der nun veränderten Legendentextdatei.
  • Wenn Sie im Legendentexteditor mit dem Befehl Datei → Öffnen eine andere Legendentextdatei öffnen, wird die Einstellung entsprechend aktualisiert.


Anmerkung: Änderungen des zugeordneten Legendenschlüssels müssen wie alle Änderungen an den Eigenschaften abgespeichert werden. Wenn Sie den Legendentexteditor verlassen, erscheint im Fenster Eigenschaften daher das obligatorische blaue Diskettenicon.

Im Kapitel Legendentext editieren sind die Funktionalitäten des Legendentexteditors detailliert beschrieben.
