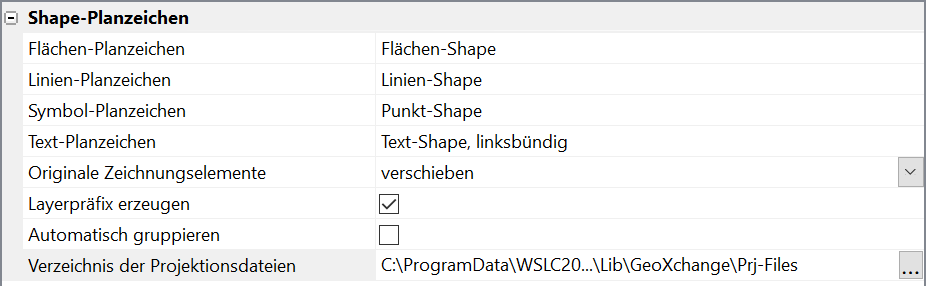

In diesem Abschnitt befinden sich allgemeine Konfigurationsmöglichkeiten für den Umgang mit den Shape-Planzeichen, die für den Shape-Export und -Import bedeutsam sind.



  • Flächen-Planzeichen – Objekte aus einem Flächen-Shape werden mit einem Standard-Planzeichen für Flächen importiert. Der Import wählt dabei jenes Planzeichen, welches mit der hier angegebenen Planzeichenbeschreibung versehen ist. Ein Planzeichen mit entsprechender Vorgabe muss in einer der Import-Bibliotheken (PlanZV-Setup\Register Bibliotheken\ Spalte Import) enthalten sein. Vorgabe: Flächen-Shape
  • Linien-Planzeichen – Objekte aus einem Linien-Shape werden mit einem Standard-Planzeichen für Linien importiert. Der Import wählt dabei jenes Planzeichen, welches mit der hier angegebenen Planzeichenbeschreibung versehen ist. Ein Planzeichen mit entsprechender Vorgabe muss in einer der Import-Bibliotheken (PlanZV-Setup\Register Bibliotheken\ Spalte Import) enthalten sein. Vorgabe: Linien-Shape
  • Symbol-Planzeichen – Objekte aus einem Punkt-Shape werden mit einem Standard-Planzeichen für Punkt importiert. Der Import wählt dabei jenes Planzeichen, welches mit der hier angegebenen Planzeichenbeschreibung versehen ist. Ein Planzeichen mit entsprechender Vorgabe muss in einer der Import-Bibliotheken (PlanZV-Setup\Register Bibliotheken\ Spalte Import) enthalten sein. Vorgabe: Punkt-Shape
  • Text-Planzeichen – Hierbei handelt es sich um einen speziellen Fall eines Punkt-Shapes. Wenn man Inhalte eines Punkt-Shapes als Text in der CAD darstellen möchte, kann man in den Dialogen für den Shape-Import ein Text-Planzeichen auswählen. WS LANDCAD sucht dann in der Import-Bibliothek ein Planzeichen mit der hier angegebenen Planzeichenbeschreibung. In der Planzv90.sqlite stehen zwei Text-Planzeichen zur Verfügung: Text-Shape, linksbündig sowie Text-Shape, zentriert.
  • Originale Zeichnungselemente
    • verschieben – Shape-Planzeichen von WS LANDCAD dienen der Definition von Inseln. Wenn man diese Objekte im Modul GeoXchange anwendet, werden vordigitalisierte Zeichnungselemente beibehalten und das vorhandene Element auf den Elementlayer mit dem Namenszusatz " *_original " verschoben.
    • löschen – Shape-Planzeichen von WS LANDCAD dienen der Definition von Inseln. Wenn man diese Objekte im Modul GeoXchange anwendet, werden vordigitalisierte Zeichnungselemente gelöscht.
  • Layer-Präfix erzeugen – Shape-Planzeichen von WS LANDCAD dienen der Definition von Inseln. Wenn man diese Objekte im Modul GeoXchange anwendet, werden bei aktiver Option Layer-Präfix erzeugen die neu erstellten Shape-Planzeichen einerseits auf den stets gleichbenannten Layern der Vorgabe-Planzeichen gelegt. Andererseits wird der Layer des gewählten Zeichnungselementes jedoch zusätzlich als Präfix davor gestellt.
  • Automatisch gruppieren – Wenn man ein Shape-Planzeichen anwendet und dabei mehrere räumlich getrennte Zeichnungselemente wählt, erstellt WS LANDCAD daraus automatisch eine Planzeichen-Gruppe. Diese Gruppen können beim Shape-Export als ein Objekt aus mehreren Mitgliedern (MultiPolygon, MultiPoint etc.) betrachtet werden. WS LANDCAD kann auf diese Weise neben Inseln auch Exklaven berücksichtigen.
  • Linienrichtung beim Export umkehren – Bei linearen Objekten wird die Orientierung der Linien also die Zählrichtung der Stützpunkte geändert. Das geschieht nicht in der Zeichnung, sondern innerhalb des Exportergebnisses.
  • Verzeichnis der Projektionsdateien – Im Shapedaten-Umfeld übermittelt die Projektionsdatei (prj-Datei) das vom Planersteller verwendete Koordinatensystem. Sowohl in AutoCAD als auch in BricsCAD kann einer Zeichnung ein zeichnungsbezogenes Koordinatensystem zugewiesen und vom Shape-Export in WS LANDCAD ausgelesen werden. Für die vom WS LANDCAD Shape-Export erkannten Koordinatensysteme muss allerdings eine Vorlagedatei im angegebenen Verzeichnis hinterlegt sein.
