Da bestehenden Externen Dokumenten durchaus weiteren Referenzzeilen zugewiesen werden können und man andererseits den Inhalt der Dokumente bei Bedarf rasch korrigieren möchte, stehen im Referenzen-editieren-Dialog die Funktionen Referenzen wählen und Referenzen verwalten zur Verfügung. Je nach verwendetem Befehl zeigt der Dialog zwei unterschiedliche Ansichten.


Referenz wählen

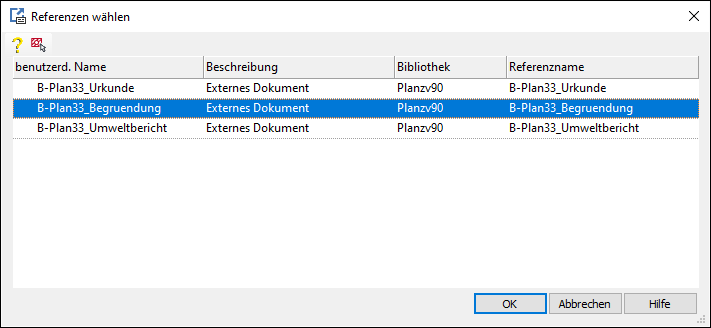

Mit Aufruf des Befehles Referenzen wählen werden die in der Zeichnung bestehenden Externen Dokumente oder zu verlinkende Planzeichen angezeigt. Durch einen Klick in eine Zeile des Dialoges kann ein Dokument oder Planzeichen gewählt werden. Über OK wird das Dokument mit der aktuellen Sachdatenzeile im Dialog "Referenzen editieren" verknüpft.



Zur Identifikation der Dokumente wird der benutzerspezifische Name aufgeführt. Für die Dokumente sind vorkonfigurierte, nicht grafische Planzeichen in den Planzeichendatenbanken vorhanden. Über die Spalte Bibliothek und Beschreibung sind diese Planzeichen charakterisiert und können in der Datenbank besser aufgefunden werden. Der Referenzname zeigt an, welcher Sachdatenzeile bzw. Referenzzeile das Objekt zugewiesen ist.


In der Menüzeile und den Sachdatenzeilen stehen folgende Funktionen zur Verfügung:

Ruft die Hilfe auf.

Bei internen Referenzen zu vorhandenen grafischen Planzeichen können alternativ über die Schaltfläche "In Zeichnung wählen" mehrere zugehörige Planzeichen in der Zeichnung gewählt werden. Dies hat den Vorteil, dass im Gegensatz zur Listenauswahl der benutzerdefinierte Name beim Anwenden nicht bekannt sein muss.


Referenz verwalten

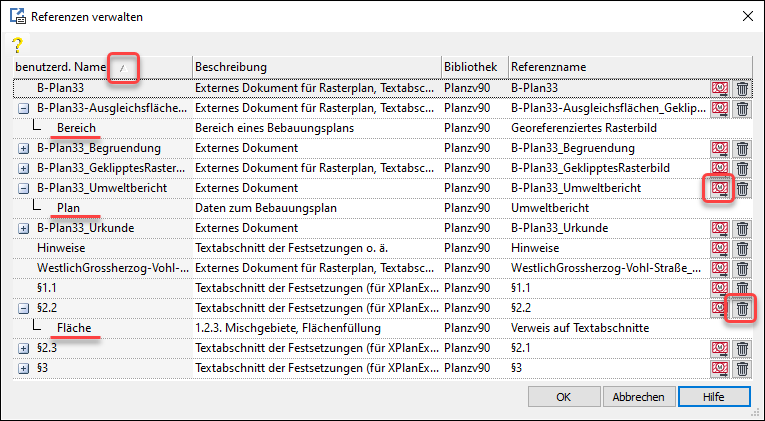

Über die Menüzeile des Dialogs "Referenzen editieren" wird die Funktion Referenzen verwalten aufgerufen. In diesem Dialog sind alle in der Zeichnung vorhandenen Referenzobjekte aufgelistet.



Der Referenznamen wurde im Dialog "Referenzen editieren" vergeben. Unter dem benutzerspezifischen Namen wird eine Baumstruktur aufgeführt, die anzeigt, unter welcher Verknüpfungsebene (Plan, Bereich oder Fachobjekt) die Referenz verankert ist. Die Beschreibung und Bibliothek charakterisiert das Planzeichen, welches als nicht grafisches Objekt in WS LANDCAD vorliegt, um die Sachdaten der Referenz zu speichern. Da der Referenzname standardisiert an den benutzerspezifischen Namen vererbt wird, ist deren Benennung häufig identisch. In Bezug auf die Verknüpfungsebene unter dem die Referenz angelegt wurde, entspricht der Referenzname allerdings der jeweiligen Referenz bzw. Sachdatenzeile im Referenzen-editieren-Dialog.


Ein Klick in die Überschrift einer der vorhandenen Spalten sortiert die Tabelle alphabetisch.

In den Zeilen zu den vorhandenen Referenzobjekten kann am rechten Rand das Icon zum Löschen des Referenz-objektes gestartet werden.

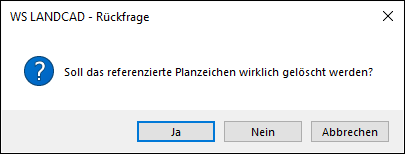

Zur Sicherheit erfolgt eine Nachfrage:


Korrekturen oder Ergänzungen zum Inhalt der Referenz-Planzeichen können bequem über den Befehl Referenz editieren () der jeweiligen Referenzzeile vorgenommen werden. Die anschließend zur Auswahl stehenden Sachdatenfelder stellen sich in Abhängigkeit des Referenz-Planzeichens unterschiedlich dar. Die in WS LANDCAD vorhandenen Referenz-Planzeichen (Externes Dokument, Textabschnitt der Festsetzungen, Abschnitt aus dem Begründungstext sowie Rasterplanbasis) orientieren sich aber an einer sinnvollen Auswahl der Attribute, die ab XPlanGML 4.1. für diese abstrakten Objektklassen vorgesehen sind.


In den beiden Ansichten des Dialoges ist über die Menüzeile die Hilfe aufrufbar .


Die Referenz-Planzeichen werden nicht nur im Dialog "Referenzen verwalten" aufgelistet, sondern auch unter dem aktuellen Bereich im Projektbrowser.

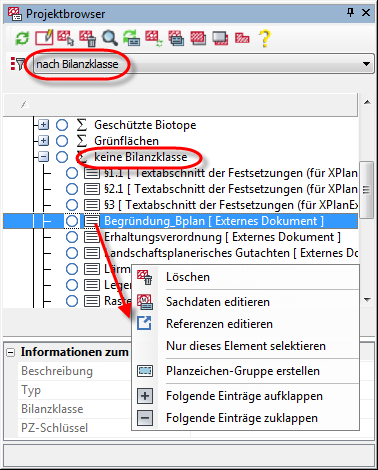

Da diese Referenz-Planzeichen keine Bilanzklassen aufweisen, können sie in der Ansicht "nach Bilanzklasse" schnell unter dem Eintrag "keine Bilanzklasse" aufgefunden und über das Kontextmenü gelöscht bzw. bearbeitet werden.
