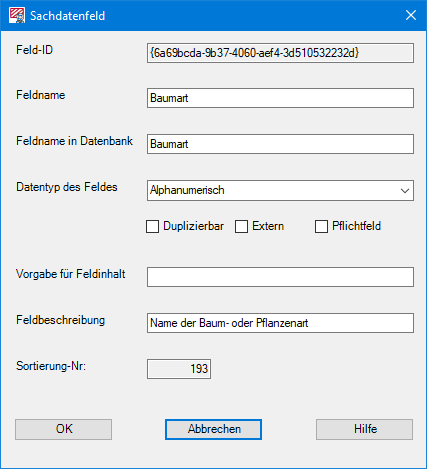

Um eine neues Sachdatenfeld anzulegen, ist das entsprechende Icon aus der Toolbar des Systemdatenfensters aufzurufen, worauf die Dialogbox Sachdatenfeld erscheint.



Geben Sie in der Oberfläche folgende Informationen ein:



  • Feld-ID – Eindeutige, automatische Vergabe für eine interne Nummerierung des Datenfeldes.
  • Feldname – Unter dieser Bezeichnung erscheint das Sachdatenfeld in der Liste der verfügbaren Sachdatenfelder.
  • Feldname in Datenbank – Unter dieser Bezeichnung wird das Sachdatenfeld in der System-Datenbank eingeführt. Die Nomenklatur in der Datenbank sollte ohne Sonder- oder Leerzeichen sowie kurz und knapp sein.
  • Datentyp des Feldes – In einer Klappliste steht die folgende Auswahl zur Verfügung:
  • Ganzzahl

Es können nur ganze Zahlen eingetragen werden.
  • Numerisch

Neben Ganzzahlen dürfen auch Dezimalwerte, die durch einen Punkt getrennt sind, Verwendung finden.
  • Alphanumerisch

Der Inhalt kann sich aus beliebigen Zeichen zusammensetzen.
  • Ja/Nein

Zulässig sind nur die Werte 0 und 1. 0 bedeutet Nein, 1 hingegen Ja.
  • Datum

Ermöglicht ausschließlich die Angabe eines Datums in den Schreibweisen 1/1/199x, 1. Januar 199x, 1.1.199x und 01.01.199x.
  • Aufzählung

Bei der Aufzählung können alphanumerische Inhalte wiederholt werden. In den entsprechenden Datenfeldern können durch ein Komma und Komma/Leerzeichen getrennt Inhalte wiederholt werden. Relevant ist das u. a. bei dem Datenfeld Dachform, wo für Beschriftungszwecke mehrere Angaben getätigt werden können und die Exportfunktionen dennoch die Werte unterscheiden können.
  • Verweis

Ein entsprechend typisiertes Datenfeld kann eine Relation zu einem anderen Objekt herstellen. Verwendet wird dieses derzeit bei der Zuordnung des Geltungsbereiches zu einem Planbereich.
  • Römische Zahl

Hierbei handelt es sich um einen alphanumerischen Typ, der beim XPlan-Import von einer arabischen Zahl in eine römische Zahl umgewandelt wird.
  • Komplex

Ein komplexer Datentyp ist ein Attribut mit Unterattributen. Einem Sachdatenfeld, welches in der Systemdatenbank vom Datentyp "Komplex" ist, können im Fenster Sachdaten deswegen andere Sachdatenfelder untergeordnet werden.
  • Duplizierbar – Ein Sachdatenfeld mit der Markierung Duplizierbar kann im Dialog Sachdaten editieren wiederholt werden. Diese Option sollte nur aktiviert werden, wenn das Attribut in XPlanung die Kardinalität 0..* aufweist. Das bedeutet, dass es unbelegt aber auch mehrfach belegt werden darf.
  • Extern – Externe Datenfelder werden in WS LANDCAD für Verweise und Externe Referenzen verwendet. Sie werden im Standard-Sachdaten-Dialog nicht angezeigt, sondern nur in den Dialogen zu Referenzen editieren.
  • Pflichtfeld – Um im Sachdaten-Dialog zu signalisieren, dass ein Sachdatenfeld zwingend einen Inhalt aufweisen muss, kann man es als Pflichtfeld charakterisieren. Dieses Sachdatenfeld wird infolgedessen im Sachdaten-Dialog fett darstellt und mit einem Sternchen versehen. Diese Option sollte nur aktiviert werden, wenn das Attribut in XPlanung tatsächlich die Kardinalität 1 aufweist.
  • Vorgabe für Feldinhalt – Optionaler Vorgabewert, der bei der Sachdateneingabe angezeigt wird. Beim Zeichnen des Planzeichens kann man später von der Vorgabe abweichen.
  • Feldbeschreibung – Optionale, erläuternde Bemerkung.
  • Sortierung-Nr. – Die Sortierungsnummer ermöglicht die Berücksichtigung einer inhaltlichen Reihenfolge bei der Anzeige des Datenfeldes im Sachdaten-Dialog. Ein neues Datenfeld bekommt automatisch eine Sortierungs-Nr. zugewiesen. Der Wert ist aktiv nicht änderbar, jedoch passt er sich selbsttätig an, wenn im Fenster Systemdaten per Drag & Drop ein Datenfeld nach unten oder oben verschoben wird.


Mit OK ist das neue Sachdatenfeld angelegt. Ein weiteres Speichern entfällt.
