Eine Planzeichenbibliothek kann neben der Hauptstruktur mit der gesamten Planzeichenverordnung auch weitere Gliederungsstrukturen aufweisen, in denen nur eine Auswahl an Planzeichen aus der Hauptstruktur abgelegt ist. Diese Gliederungen heißen Hierarchien.

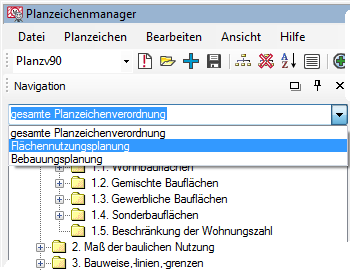

Der Name der aktiven Hierarchie wird in der obersten Zeile des Navigationsfensters angezeigt. Die Hierarchie ’gesamte Planzeichenverordnung’ spiegelt alle nach Planzv90 und weitere nach XPlanung möglichen Festsetzungen und Darstellungen wider.

In ’Flächennutzungsplanung’ sind im Groben nur die nach § 5 BauGB zulässigen Darstellungen und unter ’Bebauungsplanung’ die nach § 9 BauGB zulässigen Festsetzungen einsortiert.

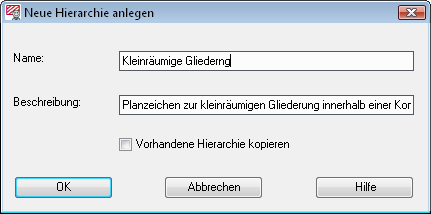

Eine eigene Hierarchie ist schnell neu erzeugt. Mithilfe des Befehls Neue Hierarchie anlegen…fordert WS LANDCAD zur Eingabe eines Namens und zu einer beliebigen Beschreibung auf.

Der Name erscheint forthin in der obersten Zeile des Navigationsregisters und die Beschreibung ist der ganz oben stehende Gliederungspunkt.

Vorhandene Hierarchien kopieren transferiert sämtliche Gliederungspunkte und Planzeichen der eingangs markierten Hierarchie als Referenz in die neue. Ohne Aktivierung dieser Option erhält man zunächst eine vollkommen leere Hierarchie.


Wie man Hierarchien mit Gliederungspunkten untergliedert und darin Planzeichen referenziert, bitte im Kapitel Neuer Gliederungspunkt… nachlesen.
