• Rufen Sie den Legendenmanager über Bauleitplanung\Gruppe PlanZV\Legendenmanager oder mit Hilfe des Icons auf.
  • Wählen Sie den Legendenstil durch Doppelklick des entsprechenden Dias.

Die Auswahl des Dias bestimmt aufgrund der unterschiedlichen Legendenstile sehr maßgeblich die Art der Legende. Der Legendenstil Planzv.pzl (siehe Untertitel in der Ansicht Alle Dateien) generiert die parametrische Legende. Hierbei wird exakt die im Plan verwendete Stilisierung der Planzeichen in die Legende übernommen. Wenn man z. B. im Plan ausschließlich ein schwarz-weiß lesbares Objekt aus dem Planzeichenmanager angewendet hat, dann beachtet die parametrische Legende diesen Umstand. Der Legendenstil Planzv_Misch.pzl hingegen verwendet für jedes Legendensymbol einen separaten Block. Diese vorkonfigurierten Blöcke erzeugen eine idealisierte Legende. Das Symbol umfasst stets eine in Schwarz-Weiß und Farbe lesbare Variante des Planzeichens, egal in welcher Form dieses in der Zeichnung stilisiert ist. WS LANDCAD spricht in diesem Fall von der Blocklegende. Jeder einzelne Block (siehe Abschnitt Blockdefinitionen für die Legende) kann überarbeitet werden. Das Resultat wäre eine perfekte, auf Knopfdruck erstellte Legende zum Plan. Die Block- und parametrische Legende lassen sich mischen, z. B. können die Symbole aus Blöcken, die Texte aber als mehrzeilige Texte parametrisch erzeugt werden (Planzv_Misch.pzl).


  • Die Legende lässt sich auf unterschiedliche Wege anwenden: Über das Kontextmenü des Legendenstils, über das Menü Legendenstil → Anwenden oder das Icon. Wahlweise können Sie den Befehl durch Doppelklick in das Dia oder durch Ziehen des Diabildes in die Zeichnung (Drag-and-drop) aktivieren.

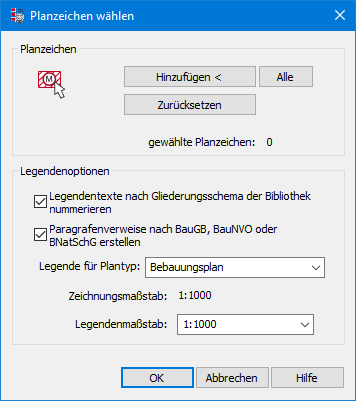

  • Es erscheint die Möglichkeit zur Objektwahl für die Legendenerstellung.
  • Auswahl – Mit den Schaltflächen Hinzufügen < und Alle können die Planzeichen in der Zeichnung bestimmt werden. Sind im Projektbrowser Planzeichen bereits selektiert, so werden diese als gewählte Planzeichen aufgeführt. Die Auswahl kann über die Schaltfläche Zurücksetzen aufgehoben werden.
  • Legendenoptionen – Die parametrische Legende kann mit oder ohne Paragrafenverweis sowie mit oder ohne Gliederungsnummerierung der Planzv90 gezeichnet werden. Die Paragrafenverweise können zudem noch im Kontext zum Plantyp erzeugt werden.


Die Begriffe bezeichnen z. B.:


  • 1.1.1. → Nummer des Gliederungsschemas
  • (§ 2 BauNVO) → Paragrafenverweis
  • (§ 9 Abs.7 BauGB) →  auf den Plantyp 'Bebauungsplan' bezogener Paragrafenverweis
  • Kleinsiedlungsgebiete → Legendentext

Paragrafenverweis, Gliederungsnummer und Legende für Plantyp sind bei der Blocklegende, in der auch die Legendentexte als Blöcke erzeugt werden, ausgegraut, weil hier nicht eine Legendentextdatei (*.ltx) für die Texte sorgt, sondern eine Vielzahl vorgefertigter Blöcke, die an sich schon mit den genannten Inhalten ausgestattet sind. Vorgefertige Legendentextblöcke bietet WS LANDCAD werkseitig nicht mehr an, sondern nur Blöcke für Legendensymbole.


Legende für Plantyp – die Paragrafenverweise auf das Baugesetzbuch (BauGB), die Baunutzungsverordnung (BauNVO) oder das Bundesnaturschutzgesetz (BNatschG) hängen von der Art des Verfahrens und somit dem Plantyp ab. Ein Flächennutzungsplan bezieht sich auf § 5 BauGB, ein Bebauungsplan im Wesentlichen auf § 9 BauGB und in der Landschaftsplanung ist das BNatSchG maßgeblich. Wenn man nun die Planzeichenerklärung erstellt, sollte sinnvollerweise der Plantyp zum Verfahren passen. Die Legendenfunktion wählt als Vorgabe den Typ, der im PlanZV-Setup / Register Allgemein / Aktuelle Zeichnung unter Plantyp voreingestellt ist. Sollte die dortige Einstellung ein Versehen sein, kann man in den Legendenoptionen temporär einen anderen Plantyp auswählen.

Zur Auswahl stehen „„Unbekannt, Sonstiger Plan, Flächennutzungsplan, Bebauungsplan, Landschaftsplan und Alle Plantypen". Die Plantypen reagieren auf eine bestimmte Syntax in der Legendentextdatei (*.ltx). Nähere Erläuterungen entnehmen Sie bitte dem Kapitel Definitionen zum Plantyp.


Maßstab – Der Zeichnungsmaßstab gibt an, welcher Maßstab im PlanZV-Setup aktuell der Zeichnung zugewiesen ist, optional kann die Legende über den Legendenmaßstab in einem anderen Maßstab eingefügt werden.


  • Geben Sie schließlich den Einfügepunkt der Legende in der Zeichnung an.

Die Legende fügt standardmäßig bei Sachdatenfeldern mit verschiedenen, in einer Zeichnung benutzten Auswahlwerten einzelne Legendentextzeilen ein. Das heißt zum Beispiel, es werden bei Verwendung von Präsentationsobjekten für verschiedene Dachformen in der Legende alle Formen unter dem Punkt "Anforderung an die Gestaltung" aufgelistet. Möchte man dies nicht, so kann man diese Funktion im Setup (Register Legende → Wertebezogene Legende) deaktivieren. Die Funktionsweise der wertebezogenen Legende wird im Kapitel "Konfiguration wertebezogener Legendeneinträge" näher erläutert.


Anmerkung: Die interaktive Generierung des Paragrafenverweises, der Gliederungsnummer und die Berücksichtigung des Plantyps funktioniert nur mit der PLANZV.ltx oder einer ltx-Datei, die der notwendigen Syntax folgt.


Anwendungsbeispiele:

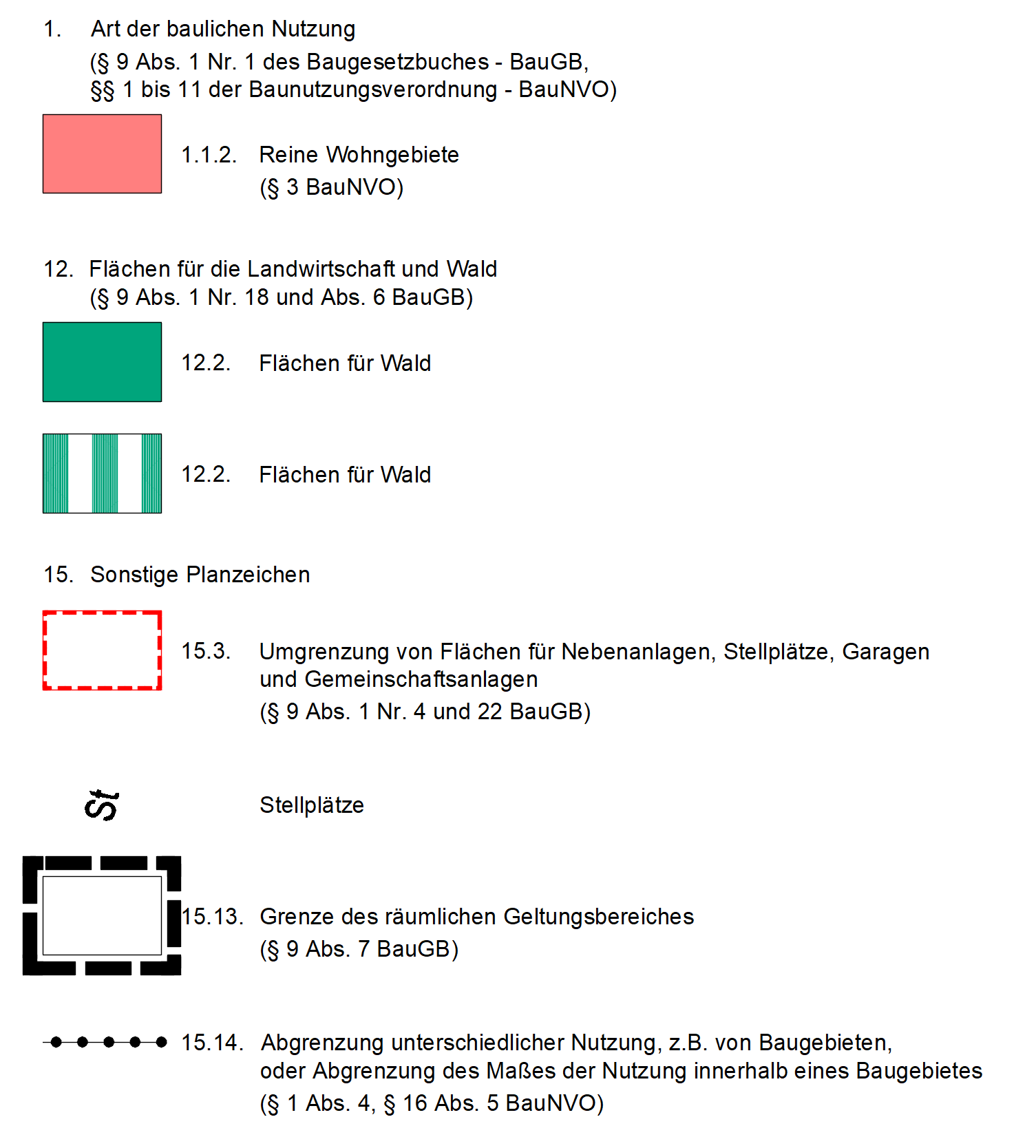

Parametrische Legende

Die parametrische Legende besitzt einige Eigenschaften, die sie von der Blocklegende unterscheidet.
  • Die parametrische Legende generiert die im Plan verwendete Planzeichenvariante (siehe Reines Wohngebiet ohne Symbol).
  • Sie reagiert auf Planzeichen-änderungen, die mithilfe des Grafik editieren Befehles vorgenommen wurden (siehe Flächen für Wald) und stellt alle Varianten des ursprünglichen Planzeichen mit eigenem Grafikmuster dar.
  • Die Rahmen der Legendenkästchen können unterschiedlich in Höhe und Breite geändert werden.
  • Gedrehte Symbole im Plan werden auch gedreht in der parametrischen Legende erzeugt. Bei mehrfachem Vorkommen eines Symboles, mit unterschiedlichen Drehwinkeln, wird das Beispiel genutzt, das zuerst von der Legende gefunden wurde.
  • Sie erkennt automatisch den eingestellten Plantyp (Bebauungs- oder Flächennutzungsplan) und erzeugt entsprechende Paragrafen.

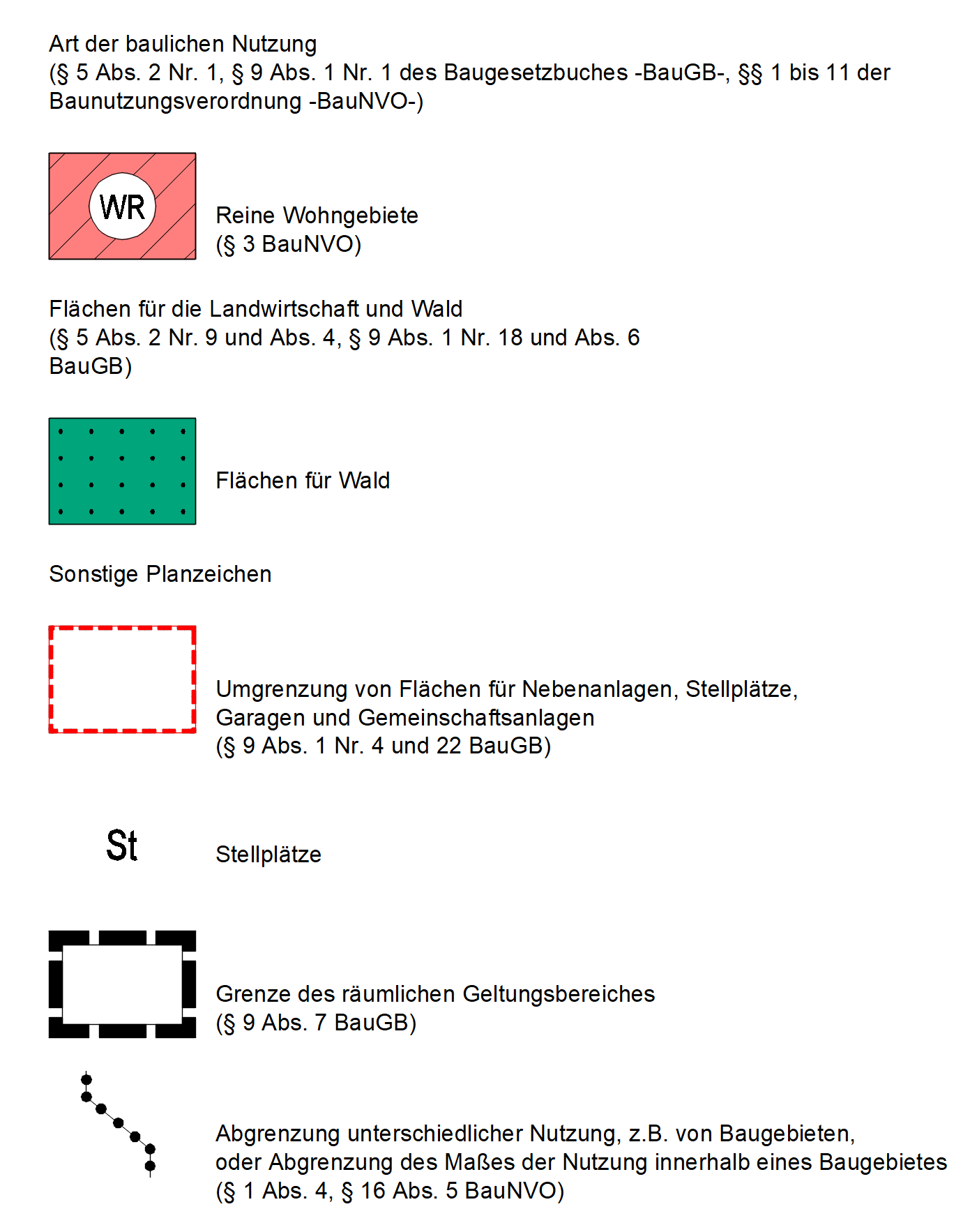

Blocklegende
  • Die Blocklegende kann grafische Varianzen der Planzeichen nicht erkennen und greift immer auf eine vorbereitete, kombinierte Variante zurück (siehe Reines Wohngebiet, Farb- und S/W Schraffur mit Symbol). Das Ergebnis wäre selbst dann der Fall, wenn das Symbol in der Zeichnung nicht existiert.
  • Die Rahmen der Legendenkästchen können nur einheitlich in Höhe und Breite skaliert werden.
  • Drehungen an Symbolen werden nicht ausgelesen und immer horizontal dargestellt.
  • Sie erstellt Paragrafenangaben immer zusammen für Bebauungsplan und Flächennutzungsplan.
  • Einen Vorteil bietet die Blocklegende bei den Eckausbildungen. Hier wurde die Darstellung der Linientypen in der Legende manuell optimiert.
  • Jeder Block der Legende kann editiert werden und somit auch Sonderfälle beinhalten (siehe Nutzungsartengrenze).
