WS LANDCAD bietet die komfortable Möglichkeit, Planzeichen und ganze Gliederungspunkte zwischen zwei Bibliotheken per Drag & Drop auszutauschen. Diese Möglichkeit ist v. a. zum Aufbau neuer Bibliotheken geeignet.


Aber auch wenn z. B. einzelne Planzeichen aus anderen Bibliotheken direkt oder in anschließend abzuändernder Form übernommen werden sollen, leistet dieser Befehl wertvolle Dienste.

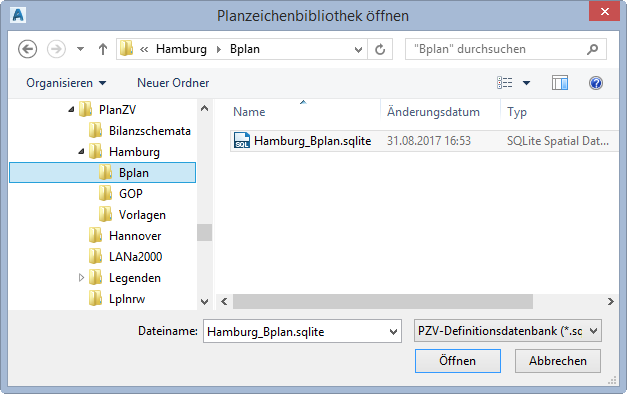

Die Funktion Importieren fordert zum Öffnen einer bestehenden Planzeichenquelle (*.sqlite) auf. Dabei werden Planzeichen der gewählten Bibliothek in die aktuelle Planzeichenbibliothek übertragen.

Welche Planzeichen, das bestimmt man selbst!


Anschließend zeigt der Planzeichenmanager den Gliederungsbaum der gewählten Bibliothek im Register Import.

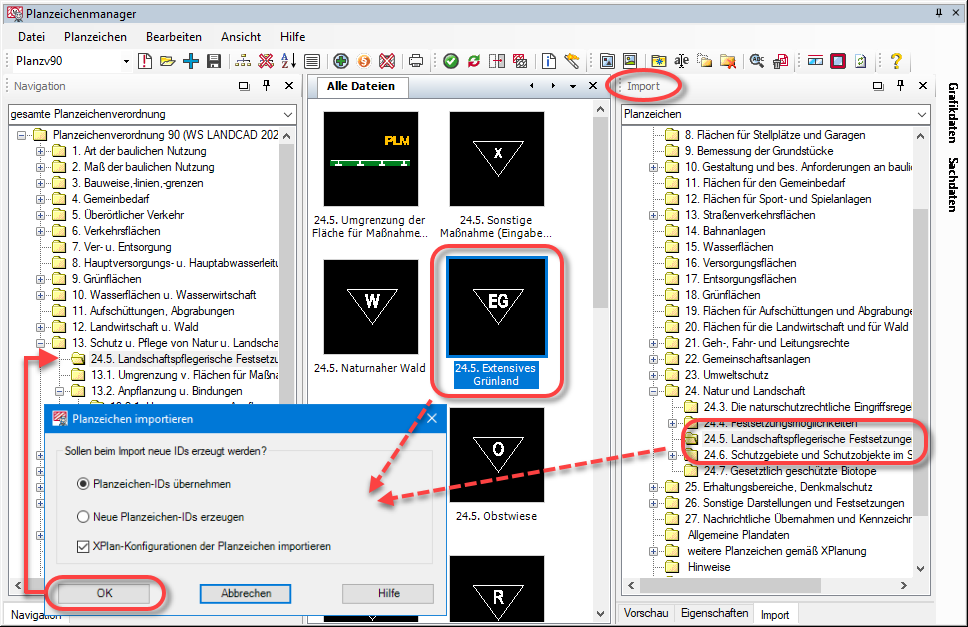

Aus dem Import-Fenster können ganze Gliederungspunkte mitsamt den zugewiesenen Planzeichen übertragen werden, wahlweise ist es aber auch möglich, einzelne Planzeichen per Drag & Drop in die Navigationsleiste zu ziehen. Bevor der Import durchgeführt wird, wird nach der Art des Imports gefragt:


  • Planzeichen-IDs übernehmen – Hierbei findet eine vollständige Berücksichtigung der eindeutigen Kennung (PZVID) eines Planzeichens statt. Beim Übertrag aus einer Bibliothek, woraus man die Objekte bereits aktiv verwendete, in eine andere Datenbank, wird dadurch die Weiterbearbeitung der Objekte in bestehenden Zeichnungen gewährleistet. Über die IDs findet bei Bearbeitungen die eindeutige Kopplung des Planzeichens in der Zeichnung mit den Definitionen in der Datenbank statt!
  • Neue Planzeichen-IDs erzeugen – Hierbei wird eine neue Kennung (ID) vergeben. Eine Bearbeitung des betreffenden Planzeichens ist in bestehenden Zeichnungen damit nicht gewährleistet. Diese Option bietet sich allerdings an, wenn man ein Planzeichen importieren, es danach aber grafisch oder sachdatenbezogen stark abwandeln möchte.
  • XPlan-Konfigurationen der Planzeichen importieren - In der Regel sind die werksseitigen Planzeichen für XPlanung konfiguriert. Über diese Option können die Export- und Importdaten der Planzeichen mitgenommen werden. Es empfiehlt sich die Konfigurationen zu importieren, wenn ein Planzeichen in der Quell-Bibliothek bereits korrekt für XPlanung spezifiziert wurde. Wenn jedoch anschließend an den Import das Planzeichen grundlegend grafisch und semantisch überarbeitet werden soll, ändert sich i. d. R. die fachliche Bedeutung des Planzeichens. Anstatt hier möglicherweise falsche XPlan-Konfigurationen zu übernehmen, sollte die Option sinnvollerweise deaktiviert und die XPlan-Konfiguration manuell nachgeholt werden.

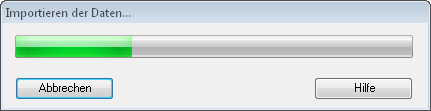

Die Übernahme der Planzeichen wird mit einem Fortschrittsbalken angezeigt.

Nach dem Import wird im Fenster Navigation des Planzeichenmanagers der neue Gliederungspunkt mit den neuen Planzeichen dargestellt. Der Import berücksichtigt nicht nur die Datenbankdefinitionen, sondern auch alle grafischen Elemente, die zur Bibliothek gehören, also auch Blöcke, Schraffuren, Dias usw.


Hinweis: In den XPlan-Konfigurationen kann ein Planzeichen entweder für Export- oder Importvorgänge oder beides konfiguriert sein. Um bei dem in diesem Kapitel beschriebenen Import von Planzeichen in eine WS LANDCAD Datenbank keine für den XPlan-Import ungünstigen Mehrdeutigkeiten zu produzieren, wird bei der Option XPlan-Konfigurationen der Planzeichen importieren das Planzeichen ausschließlich in die Lage versetzt, als XPlan-Exportobjekt reagieren zu können. Möchte man dies umstellen, muss man das Planzeichen in den Exportkonfigurationen des Planzeichenmanagers überarbeiteten, siehe Kapitel Befehle im Menüpunkt Export / Exportdaten in diesem Handbuch.


  Wie funktioniert Drag & Drop?

Markieren Sie den Gliederungspunkt bzw. das Planzeichen und ziehen Sie ihn/es bei gedrückter, linker Maustaste in die Navigation des Planzeichenmanagers. Der Cursor ändert beim Erreichen eines gültigen Ziels seine Form (siehe Abbildung). Lassen Sie die Maustaste nun einfach los.
