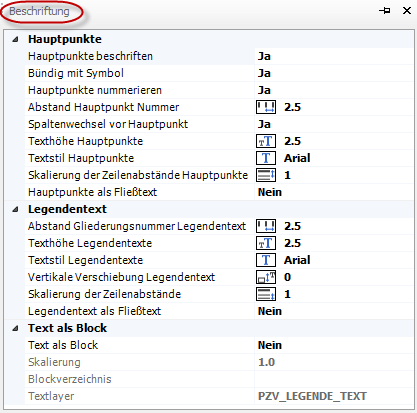

Hauptpunkte


Hauptpunkte sind die Überschriften der Gliederungen in der Planzeichenverordnung. Mit Ja oder Nein legen Sie fest, ob diese zur Legende gehören sollten. Ein Hauptpunkt, der bündig mit dem Symbol ist, steht am Anfang der Legendenzeile. Einer, der dies nicht ist, liegt auf selber vertikaler Position wie die Legendentexte.


Die Hauptpunkte können gemäß Gliederungsschema der Planzeichenverordnung nummeriert werden. Den Abstand zwischen der Nummer und dem Hauptpunkt kann man ebenfalls eingeben.



Ein Spaltenwechsel vor Hauptpunkt vermeidet, dass sich bei einem Spaltenumbruch eine Überschrift am Ende einer Spalte befindet und die neue Spalte direkt mit der Auflistung begonnen wird.


Bestimmt die Texthöhe der Hauptpunkte.


Bestimmt den Textstil der Hauptpunkte.


Der Zeilenabstand des Hauptpunkt-Textes kann über diesen Faktor skaliert werden.



Hauptpunkte können wahlweise als Fließtext oder wie in der Legendentextdatei definiert dargestellt werden. Bei der Einstellung Fließtext werden Zeilenvorschübe automatisch herausgefiltert.


Legendentext


Wenn die Nummerierung der Gliederungspunkte gewünscht ist (siehe Auswahldialog zur Legendenerstellung), ist der Wert von Gliederungsnummer zu Legendentext als Abstand editierbar.


Bestimmt die Texthöhe der Legendentexte.


Bestimmt den Textstil der Legendentexte.


Der Legendentext wird um den hier eingetragenen Faktor vertikal nach oben (>0) oder nach unten (<0) von dem eigentlichen Einfügepunkt ausgehend verschoben. Der vorgegebene Einfügepunkt des Legendentextes wird definiert über die vertikale Mitte des Textes, die exakt auf der vertikalen Mitte des Symbols liegt.

Legendentexte können wahlweise als Fließtext oder wie in der Legendentextdatei definiert dargestellt werden. Bei der Einstellung Fließtext werden Zeilenvorschübe automatisch herausgefiltert.


Der Zeilenabstand des Legendentextes kann über diesen Faktor skaliert werden.

Text als Block


Der Legendentext wird als vordefinierter Block eingefügt. Für den Inhalt ist somit nicht mehr die ltx-Datei, sondern der für jeden Legendenschlüssel eigenständige Block zuständig. Im Blockverzeichnis (...\Bauleitplanung\Legenden\Block) ist jeder einzelne von diesen Blöcken zu finden.

Die vorgefertigten Blöcke können dabei über einen Faktor skaliert und der Layer, sowohl für die Blöcke als auch für die parametrischen Texte, kann bestimmt werden.




  • Speichern Sie Ihre Änderungen mit Hilfe des blauen Diskettensymbols. Dabei wird der ursprüngliche Legendenstil überschrieben.
  • Speichern Sie alternativ dazu die Einstellungen mit Hilfe der Funktion Speichern unter (Legendenstil→Speichern unter…) unter einem anderen Namen in einem neuen Legendenstil (*.pzl). Mitgelieferte Legendenstile befinden sich im Bibliotheksordner \Bauleitplanung\Legende\Stil.
  • Erstellen Sie ein Diabild des geänderten Legendenstils. Wenden Sie dafür den neuen Legendenstil exemplarisch an und erstellen Sie mit Bearbeiten → Dia-Update das Dia.


Beispiele zur Verdeutlichung der Parameter:

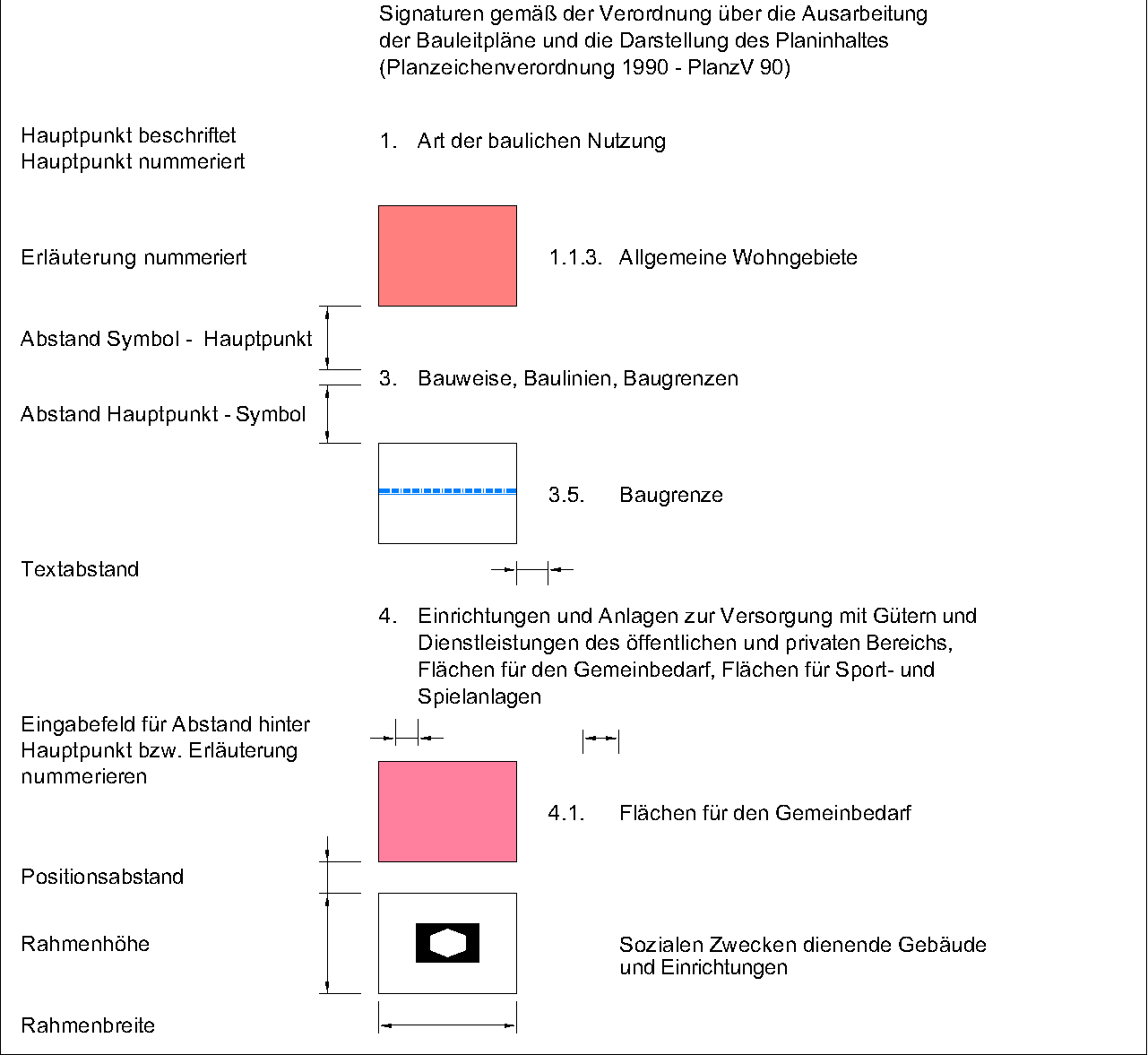

Beispiel 1: Ausrichtung bündig mit Symbol


Beispiel 2: Ausrichtung nicht bündig mit Symbol
