Zur Befehlsauswahl stehen je nach verwendetem Arbeitsbereich ein Register in der Multifunktionsleiste, ein Pull-down-Menü und mehrere Werkzeugkästen zur Verfügung, welche jeweils die gleiche Befehlsstruktur aufweisen. Außerdem können bereits in der Zeichnung eingefügte Planzeichen über das Standard-Kontextmenü bearbeitet werden. Hier ist eine kleine Auswahl an Planzeichen-Befehlen hinterlegt.

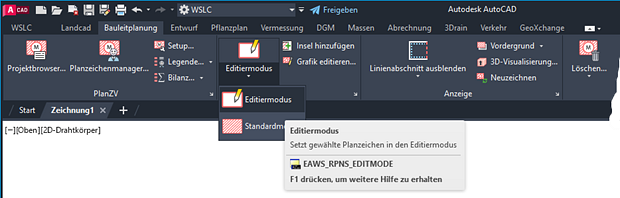

Multifunktionsleiste

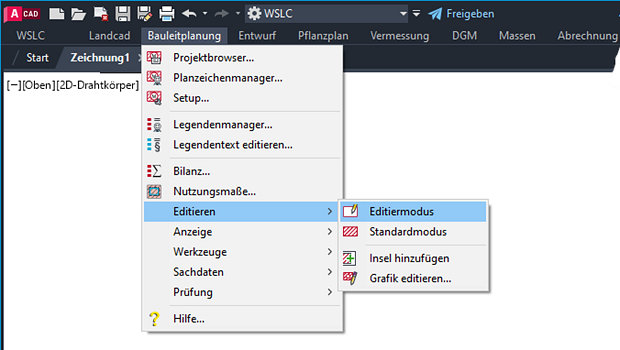

Pull-down-Menü


Werkzeugkästen

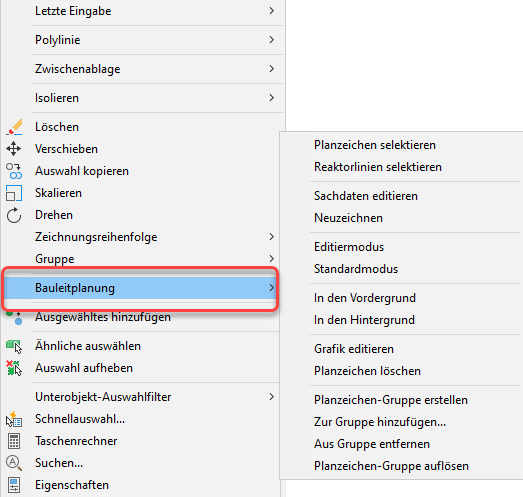

Standard-Kontextmenü

Ist in der Zeichnung ein Planzeichen gewählt, erscheint im Kontextmenü der Eintrag Bauleitplanung. Die hier zur Verfügung stehenden Befehle beziehen sich ausschließlich auf das gewählte Planzeichen.





  • Planzeichen selektieren - Selektiert Planzeichen zur weiteren Bearbeitung
  • Reaktorlinien selektieren - Selektiert die Reaktorlinien (Umgrenzungen und Inseln) zur weiteren Bearbeitung
  • Sachdaten editieren - Vgl. Kapitel Sachdaten - Editieren
  • Neuzeichnen - Vgl. Kapitel Anzeige - Neuzeichnen
  • Editiermodus - Vgl. Kapitel Editieren - Editiermodus
  • Standardmodus - Vgl. Kapitel Editieren - Standardmodus
  • In den Vordergrund - Verschiebt ein selektiertes Objekt in den Vordergrund
  • In den Hintergrund - Verschiebt ein selektiertes Objekt in den Hintergrund
  • Grafik editieren - Vgl. Kapitel Editieren - Grafik editieren
  • Planzeichen löschen - Vgl. Kapitel Werkzeuge - Löschen
  • Planzeichen-Gruppe erstellen - Fügt selektierte Planzeichen zu einer Gruppe zusammen (dies kann z. B. für den Shape Export von Bedeutung sein)
  • Zur Gruppe hinzufügen - Fügt der selektierten Gruppe ein ausgewähltes Planzeichen hinzu
  • Aus Gruppe entfernen - Entfernt ein selektiertes Planzeichen aus einer Planzeichen-Gruppe
  • Planzeichen-Gruppe auflösen - Löst eine selektierte Planzeichen-Gruppe vollständig auf

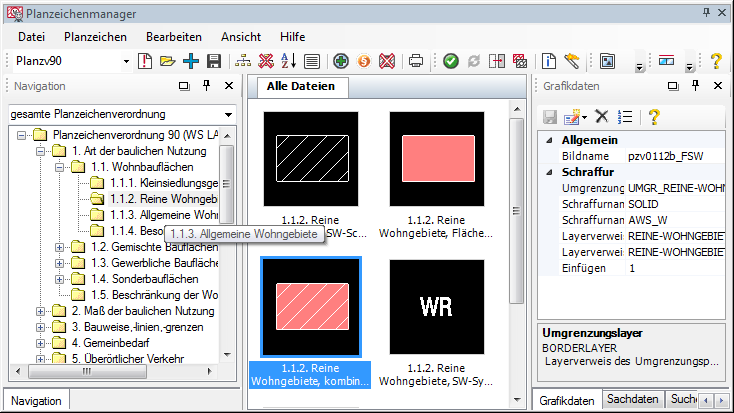

Planzeichenmanager

Die eigentliche Auswahl von Planzeichen aus einer Bibliothek (z. B. PlanzV90) und deren Anwendung in der Zeichnung wird mit Hilfe des Planzeichenmanagers vorgenommen.


Darüber hinaus ist der Planzeichenmanager das zentrale Programm zur gesamten Verwaltung und Konfiguration der Bibliotheken.

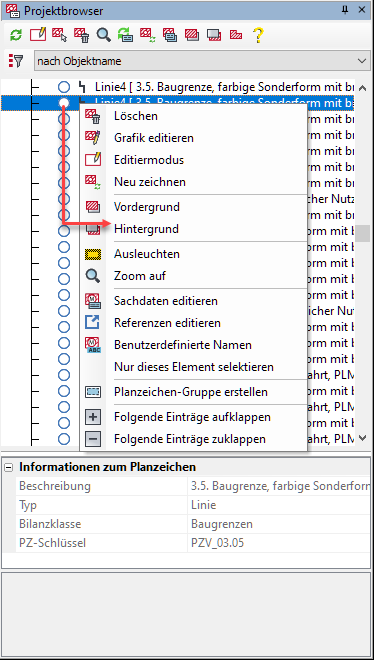

Projektbrowser

Der Projektbrowser stellt alle in der aktuellen Zeichnung angewendeten Planzeichen hierarchisch dar und bietet daher einen optimalen Überblick über die in der Zeichnung vorhandenen Zuweisungen. Insbesondere die Verwaltung verschiedener Bereiche und bei Bedarf sogar verschiedener Pläne wird durch den Projektbrowser erst ermöglicht.

Die Inhalte können nach verschiedenen Kriterien angezeigt werden und ermöglichen dadurch eine zielgerichtete Darstellung.

Der Projektbrowser ermöglicht eine  komfortable Auswahl von Planzeichen für nachfolgende Befehle und Funktionen. Dazu stehen Funktionen im Kontextmenü zu den markierten Objekten oder in der integrierten Werkzeugleiste zur Verfügung.

Befehle für den Export oder den Import von Austauschformaten, wie z. B. der XPlanung, befinden sich im separaten Modul GeoXchange, welches als Zusatzmodul zur Bauleitplanung zur Verfügung steht.

Die notwendigen Voraussetzungen, insbesondere die sachgemäßen Konfigurationen der Planzeichen, werden jedoch mit dem Modul Bauleitplanung unter besonderer Verwendung des Planzeichenmanagers erbracht.
