In diesem Abschnitt befinden sich die allgemeinen Konfigurationsmöglichkeiten für den Datenaustausch über XPlanung.



Da mit Einführung von XPlanGML 6.0 in WS LANDCAD 2024 erstmals die Unterstützung komplexer Datentypen in den Dialogen des Moduls Bauleitplanung Einzug gehalten hat und diese Form der Attribute seitens des Standards für die XPlan-Version 6.0 erheblich ausgeweitet wurde, ist es zweckmäßig, dass man ab WS LANDCAD 2024 filtern kann, welchen Sachdatenumfang man passend zur jeweiligen XPlan-Version im Sachdaten-Dialog sehen möchte. Die komplexen Zweckbestimmungen im Sachdatenkomplex Zweckbestimmungsangaben sind beispielsweise für Exporte zu XPlanGML 5.4 und älter nicht auswertbar. Flache oder veraltete Attribute wie die besondere oder weitere Zweckbestimmungen können hingegen keinen Eingang mehr in XPlanGML 6.0 finden. Im Setup können Sie über die folgenden Optionen deswegen die Sichtbarkeit der Attribute wählen:

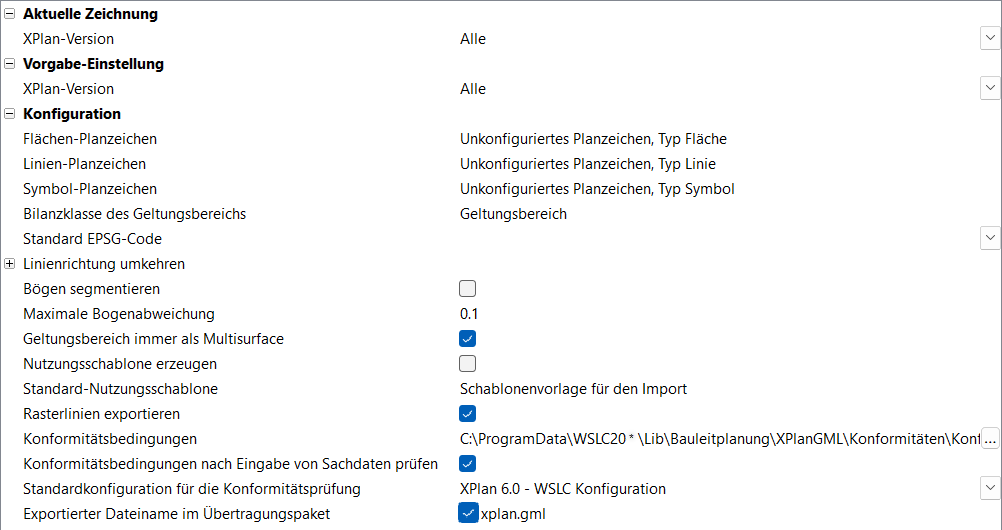

  • Aktuelle Zeichnung - XPlan-Version - Im Hinblick auf eine Zielversion für einen späteren XPlan-Export können im Sachdatendialog einzelne, vorgegebene Sachdatenfelder und komplexe Sachdaten ausgeblendet werden. Die dann noch angezeigten Sachdatenfelder orientieren sich an der bei XPlan-Version eingestellten Zielversion. Alle bedeutet, dass jedes für ein Planzeichen konfiguriertes Sachdatenfeld angezeigt wird. Unter Umständen sind dann Attribute dabei, die für eine gewünschte XPlan-Version veraltet oder zu neu sind.
  • Vorgabe-Einstellung - XPlan-Version - Für eine Zeichnung ohne Planzeichen greift das Programm beim Anwenden des ersten Planzeichens auf die unter XPlan-Version gewählte Version zurück und setzt die entsprechenden Parameter für die Option Aktuelle Zeichnung - XPlan-Version. Alle zeigt ungefiltert alle dem Programm bekannten Sachdatenfelder an. XPlan 6.0 - WSLC Konfiguration heißt wiederum, dass nur Sachdatenfelder im Sachdatendialog sichtbar sind, die auch zur Version 6.0 exportiert werden können!



Hinweis: Wenn Sie über den Befehl Konvertieren (Bauleitplanung / Gruppe Werkzeuge) die Sachdaten einer Bestandszeichnung auf eine Verwendung für die XPlan-Version 6.0 umstellen, wird im Setup naheliegenderweise ebenfalls die Option für die aktuelle Zeichnung auf die Version 6.0 umgestellt und damit der Anzeigefilter für den Sachdaten-Dialog aktiviert.


Außerdem hat die Einstellung bei der aktuellen Zeichnung Einfluss auf den Befehl Konformität... (Gruppe Prüfung). Wenn bei der aktuellen Zeichnung eine konkrete XPlan-Version ausgewählt ist, erfolgt die Konformitätsprüfung stets mit Blick auf die genannte Version. Die Einstellung Alle greift hingegen auf die Version zurück, die bei der Option Standardkonfiguration für die Konformitätsprüfung eingestellt ist.
