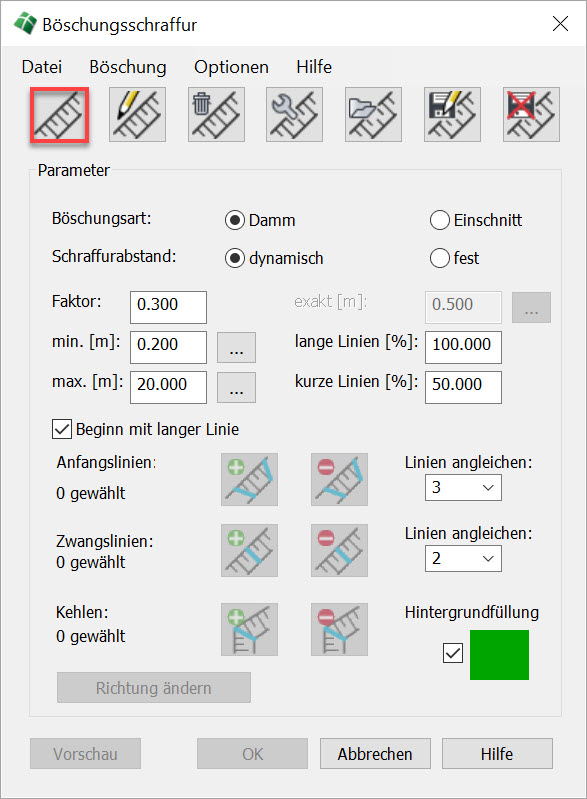

Beim Aufruf des Befehls Böschungsschraffur erscheint zunächst die Dialogbox Böschungsschraffur. Die Funktion zur Erstellung einer neuen Böschungsschraffur wird durch die Auswahl des entsprechenden Icons aus der oberen Toolbar eingeleitet.

Es erscheint die Aufforderung zur Wahl des Objektes für die Oberkante. Gültige Objekte sind Linien, Bögen, Kreise, Polylinien mit oder ohne Bögen (auch mit PEDIT abgerundete), 3D-Polylinien und Splines. Beide Kanten müssen entweder offen oder geschlossen sein. Die gewählte Oberkante wird farbig (entsprechend den Einstellungen in den Optionen, Vorgabe ist Grün) und mit einem Richtungspfeil angezeigt.

Anschließend erscheint die Aufforderung zur Wahl des Objektes für die Unterkante mit den gleichen Bedingungen. Auch die Unterkante wird eingefärbt (Vorgabe in den Optionen ist Rot) und unabhängig von ihrer tatsächlichen Richtung mit der gleichen Richtung versehen wie die Oberkante. Sobald die Unterkante gewählt ist, erscheint auch die Böschungsschraffur in der Vorschau.

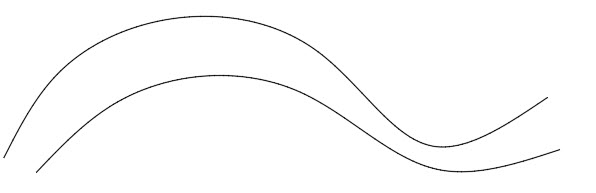

Ausgangssituation

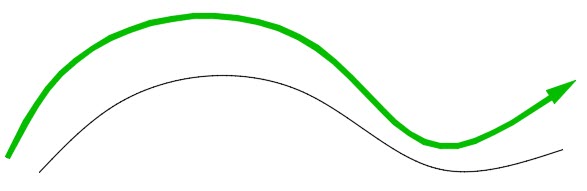

Wahl der Böschungsoberkante

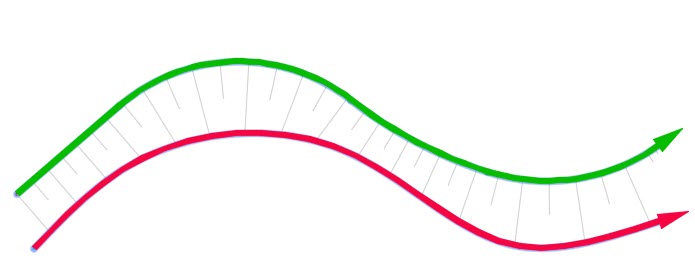

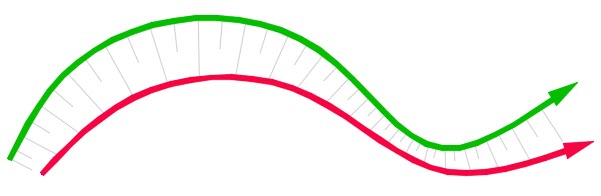

Wahl der Böschungsunterkante

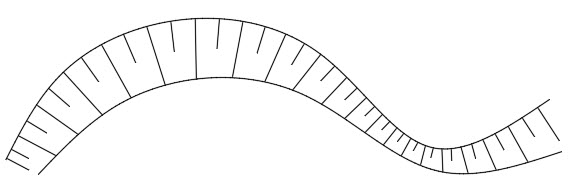

Endergebnis


Ist in den Optionen die Mehrfachwahl aktiviert, können ein oder mehrere, direkt zusammenhängende Objekte gewählt werden, wobei auch Kombinationen der unterstützten Objekttypen erlaubt sind. Die Auswahl für eine Kante ist erst abgeschlossen, wenn diese mit Return bestätigt wird.

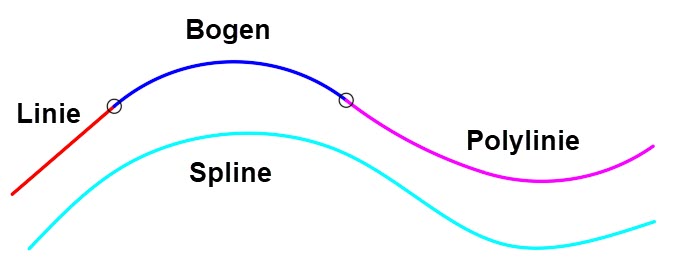

Ausgangssituation

Vorschau nach Kantenwahl

Nun erscheint wieder der Böschungsdialog. Die Parameter können bei Bedarf beliebig geändert werden. Eine aktualisierte Vorschau findet nach jeder Änderung automatisch statt. Im folgenden Beispiel werden Anfangs- und Zwangslinien definiert und der Schraffurabstand verringert.

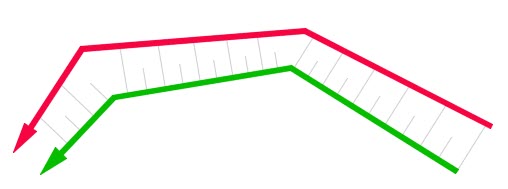

Wahl der Böschungskanten

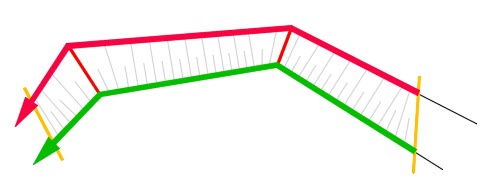

Definition von Anfangs- und Zwangslinien

Verringerung des Schraffurabstandes

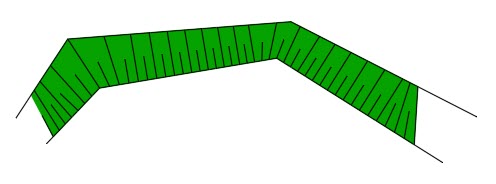

Endergebnis mit Hintergrundfüllung

Alle Änderungen werden in der Vorschau direkt ausgeführt. Im Hauptdialog werden an den entsprechenden Stellen die Anzahl der definierten Zusatzobjekte (Sonderlinien) angezeigt. Wenn das Ergebnis zufriedenstellend ist, wird durch Betätigung der Schaltfläche OK diese Böschungsschraffur abgeschlossen und in den Layereinstellungen entsprechend gezeichnet.

Die Böschungsschraffur besteht immer aus Linien. Linien sind generell 3D-Objekte. Daher werden auch stets die jeweiligen Höhen der Böschungskanten berücksichtigt. Die Hintergrundfüllung wird stets auf der aktuellen Erhebung gezeichnet.

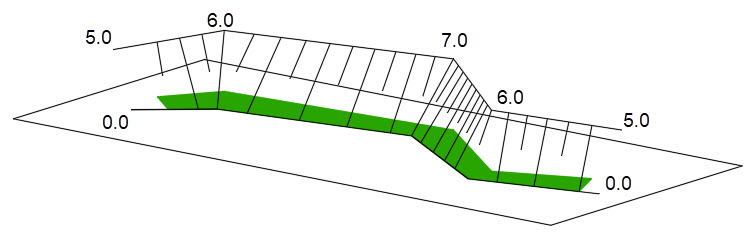

Im folgenden Beispiel besteht die Oberkante aus einer 3D-Polylinie mit unterschiedlich hohen Stützpunkten. Die Unterkante besteht aus einer 2D-Polylinie.
