Befehle: EAWS_PLINEM, EAWS_PLMEDIT

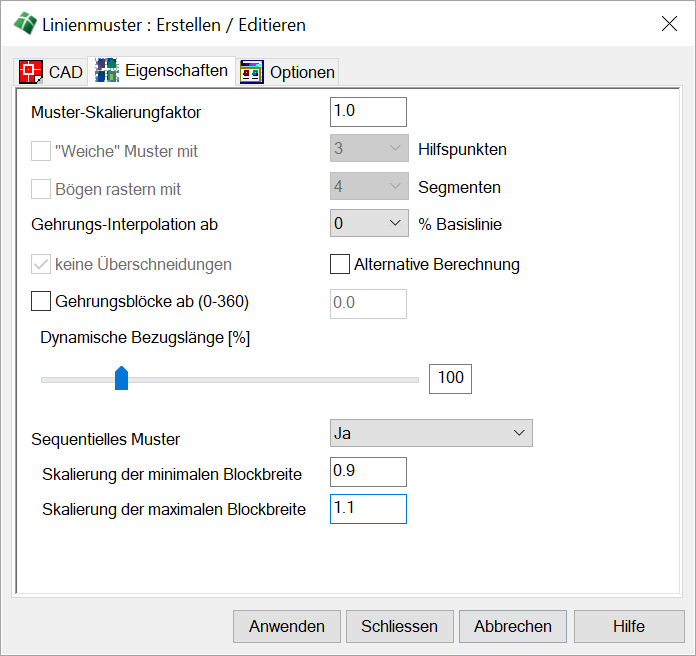

In der Registerkarte Eigenschaften des Dialogs Linienmuster: Erstellen / Editieren können grundsätzliche Parameter zur grafischen Mustergenerierung eingestellt werden. Hier ist die Eigenschaft Sequentielles Muster hinzugekommen.

Diese Funktion, welche nur bei Mustern mit Blöcken anwendbar ist, ermöglicht es, eine minimale und maximale Blockbreite festzulegen. Der Linienmustermanager untersucht dann jedes Segment der Anwendungslinie und versucht daraufhin, diejenige Blockbreite zu finden, die innerhalb der festgelegten Varianz am besten in das betreffende Segment passt.

Dadurch können in vielen Fällen auch bei ungünstiger Ausgangssituationen Linienmuster noch befriedigend dargestellt werden, zumal bei dieser Methode die Option keine Überschneidung automatisch aktiviert wird. Wenn die Varianzbreite nicht zu groß eingestellt ist, fällt je nach Situation die grafische Manipulation kaum auf. Mit dem Befehl Linienmuster editieren kann die Funktion auch auf bereits vorhandene Linienmuster angewendet werden.

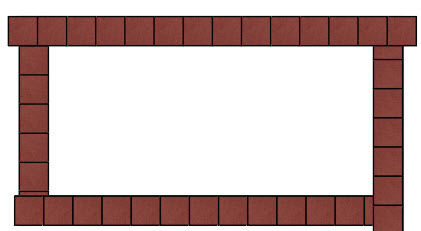

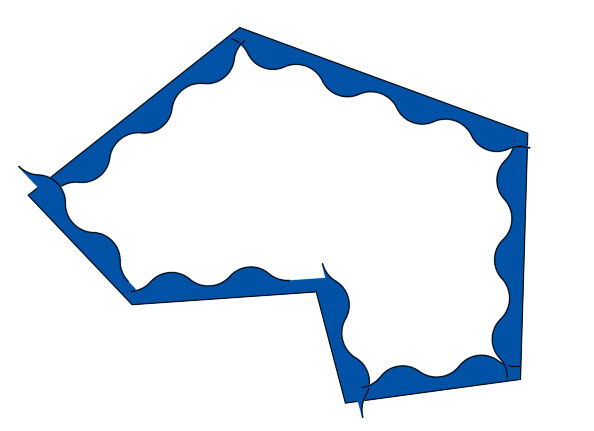

originale Linie

minimale Blockbreite: 0.9

maximale Blockbreite: 1.1

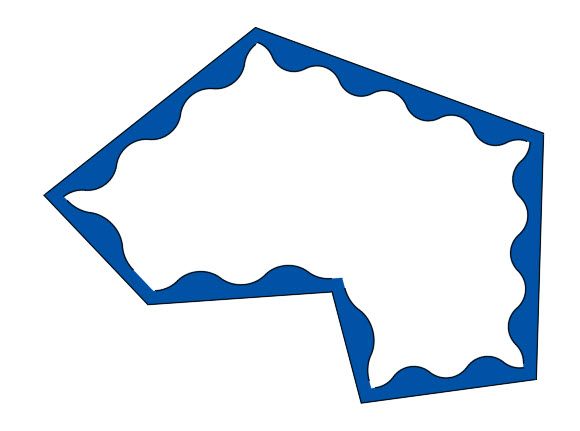

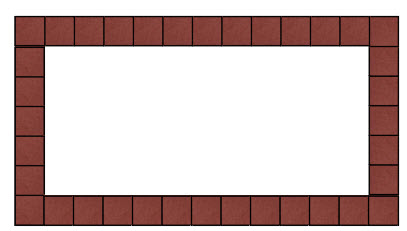

originale Linie

minimale Blockbreite: 0.8

maximale Blockbreite: 1.2



Anmerkung: Die Funktion ist auch in der Bauleitplanung vorhanden und kann bei den PLM-Linien mittels des Befehls Grafik editieren aufgerufen werden.
