Befehl: EAWS_LM_CONVERT


Der Befehl EAWS_LM_CONVERT durchsucht die Zeichnung nach vorhandenen Layergruppen des Layermanagers und konvertiert diese in CAD-Layergruppen. Die Konvertierungsroutine arbeitet unter BricsCAD genauso wie unter AutoCAD. Unter BricsCAD ist allerdings nur im Zeichnungsexplorer ersichtlich, ob es sich um einen Gruppen- oder Eigenschaftenfilter handelt.

Bei der Konvertierung werden nur bereits in der Zeichnung gespeicherte Layergruppen berücksichtigt. Layergruppen, welche über die Autostrukturierung angelegt wurden, werden nur konvertiert, wenn die dazugehörige Template-Datei (*.tpl) geladen ist. Ist dies nicht der Fall, erfolgt eine Konvertierung der Gruppe in einen CAD-Gruppenfilter und nicht in einen CAD-Eigenschaftenfilter.


Anmerkung: Zur Speicherung der Layergruppen in der Zeichnung muss der Layermanager einmal geschlossen werden. Nur dann wird gewährleistet, dass der aktuellste Stand auch bei der Konvertierung berücksichtigt wird.

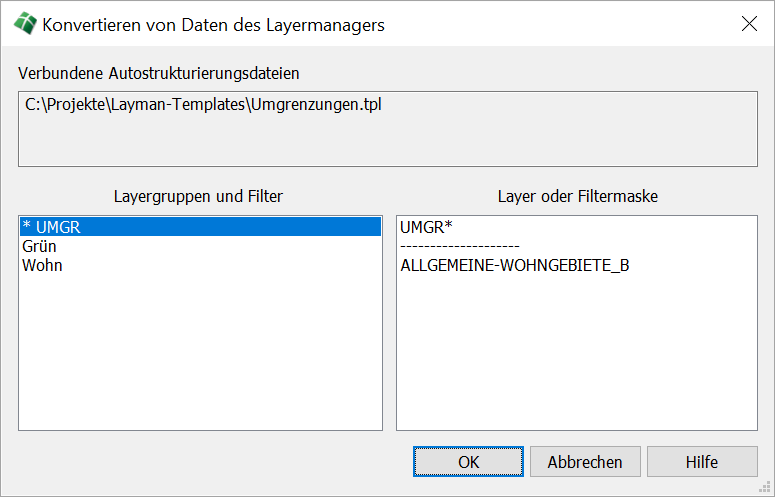

Nach dem Befehlsstart öffnet sich der Dialog Konvertieren von Daten des Layermanagers. Es werden alle gefundenen Layergruppen und Filter aufgelistet. Durch Anklicken einer Layergruppe oder eines Filters links, erfolgt eine Übersicht über die dazugehörigen Layer und/oder Filtermasken auf der rechten Seite. Im oberen Teil des Dialogs werden die mit der Zeichnung verbundenen Autostrukturierungsdateien angezeigt.

Die Filter werden mit einem vorangestellten * gekennzeichnet. Existiert eine kombinierte Gruppe bestehend aus Filtern und Layern, welche nicht dem Filter entsprechen, so wird es wie folgt dargestellt:



Die Filtermaske steht im oberen Teil, es folgt eine gestrichelte Linie zur Abtrennung. Danach werden die Layer, die nicht der Filtermaske entsprechen, aufgelistet. Der Dialog dient nur dazu, einen Überblick über die zu konvertierenden Gruppen zu erhalten. Eine Anpassung der Gruppen muss direkt über den Layermanager vorgenommen werden.

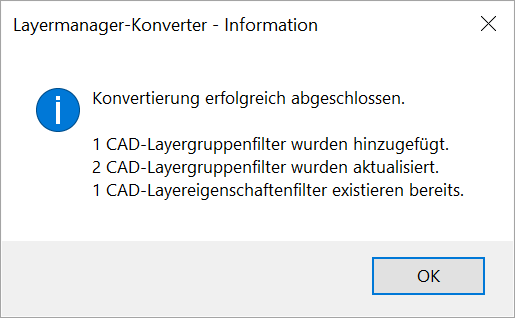

Wird der Dialog mit OK bestätigt, erscheint im Anschluss eine Hinweismeldung über das Ergebnis der Konvertierung. Neue Layergruppenfilter und Layereigenschaftenfilter werden ergänzt, bereits vorhandene Layergruppenfilter werden aktualisiert und bereits vorhandene Layereigenschaftenfilter berücksichtigt.




Anmerkung: Zur Speicherung der Layergruppen in der Zeichnung muss der WS LANDCAD-Layermanager geschlossen werden, falls er offen ist. Nur dann wird gewährleistet, dass der aktuellste Stand auch bei der Konvertierung berücksichtigt wird.

Werden die Gruppen- und Eigenschaftenfilter nach erfolgreicher Konvertierung nicht im Layermanager von AutoCAD angezeigt, muss der AutoCAD-Layermanager einmal geschlossen und erneut geöffnet werden.
