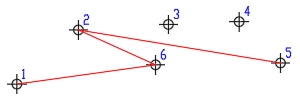

Auch diese Objektwahl ist anzuwenden, wenn Messpunkte aufgenommen und in die Zeichnung importiert wurden. Es erfolgt direkt die Auswahl einer geradlinigen 2D/3D-Polylinie, welche die Messpunkte in der gewünschten Reihenfolge miteinander verbindet. Hierbei muss keine fortlaufend aufsteigende Punktnummerierung vorhanden sein.


Flächenberechnung

Längenberechnung


Die Polylinie sollte für Flächenberechnungen geschlossen sein. Offene Polylinien werden ansonsten automatisch geschlossen, wobei der Anfangs- mit dem Endpunkt verbunden wird. Die gewählte Polylinie wird zur Kontrolle ausgegraut. Das Erstellen von Punktverbindungen kann mit dem Messfile-Tool Punktverbindungen u. U. vereinfacht werden. Wenn Sie die Gauß-Elling Methode für bereits existente Konturen verwenden und gleichzeitig auch Messfile-Punkte dargestellt werden sollen, können Sie mit Hilfe der Messfile-Tools im Modul Vermessung auch automatisch Messpunkte an den Stützpunkten erzeugen (Eingabe → Acad → Messpunkte).
