Dieser Modus erlaubt die vollautomatische Generierung eines TINs aus einer Polylinie und bei Bedarf zusätzlich aus mehreren Insel-Polygonen, wobei eventuell vorhandene Kreisbögen als Auf-/Abschläge berechnet werden.

Zunächst erscheint eine Dialogbox zur Festlegung eines neuen TIN-Namens, wobei alle bereits in der Zeichnung vorhandenen TINs und ihre Herkunft in einer Baumstruktur aufgelistet werden. Nachdem Sie einen passenden Namen vergeben haben, werden Sie zur Auswahl einer Polylinie aufgefordert, welche den zu berechnenden Bereich umfasst. Falls zusätzlich innere Umgrenzungen vorhanden sind, wählen Sie hier bitte die äußere Umgrenzung aus.

Diese kann beliebig viele Kreisbögen enthalten, jedoch können Polylinien, die mit der Editieroperation Kurvenlinie oder Kurve angleichen abgerundet wurden,  nicht berechnet werden.


Nach der Auswahl der umgrenzenden Polylinie können Sie bei Bedarf enthaltene Inseln wählen. Dazu ist die Option Insel zu wählen, welche anschließend zur Auswahl einer weiteren Polylinie auffordert. Für jede weitere Insel ist diese Option erneut aufzurufen. Inseln werden von der Flächenberechnung ausgeschlossen und in die Längenberechnung eingeschlossen.

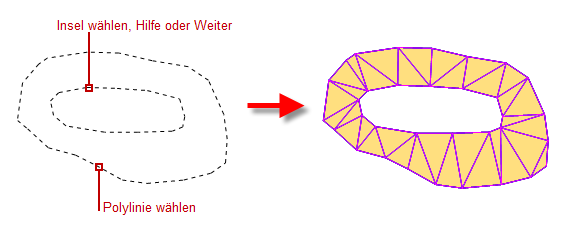

Flächenberechnung

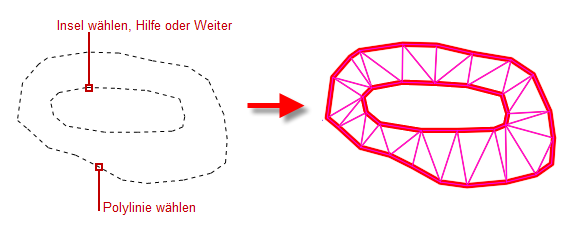

Längenberechnung
