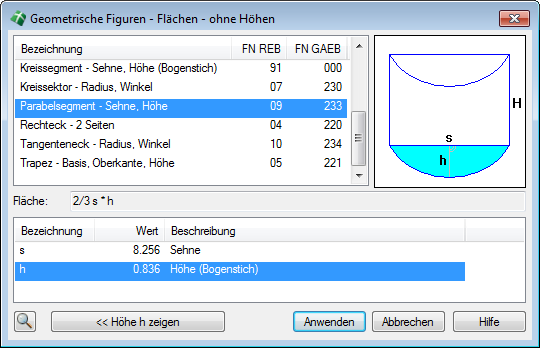

Nachdem Sie zunächst einen Auf- oder Abschlag markiert haben, können Sie durch Betätigung des Figur-Icons eine Geometrische Figur wählen, welche dem Auf- bzw. Abschlag entspricht. Die Figuren entsprechen hierbei fest definierten Formelnummern in der REB 23.003 bzw. der GAEB-VB 23.004. Die geometrische Figur wird in Abhängigkeit der Berechnungseinheit (Länge, Fläche,  Volumen) visualisiert. Entsprechend wird die Berechnungsformel angezeigt und die dazu nötigen Parameter werden in den unteren Dialogbereich eingeblendet.



Die notwendigen Werte können nun im Dialog eingegeben oder auch in der Zeichnung abgegriffen werden, sobald eine Zeile im unteren Dialogfeld markiert ist. Dazu ist ein Doppelklick in das entsprechende Feld auszuführen, damit die Eingabe freigegeben wird. Alternativ dazu besteht die Möglichkeit, markierte Werte in der Zeichnung abzugreifen. Hierbei handelt es sich i. d. R. um Werte, die nicht aufgemessen wurden, sondern sich aus Lagebeziehungen ergeben.

Durch Betätigung der Schaltfläche Anwenden, wird die Figur gemäß den Werten generiert und hängt zur Platzierung in der Zeichnung am Fadenkreuz. Sie werden nun aufgefordert die Lage der Figur zu bestimmen, indem Sie i. d. R. 2 Punkte und anschließend die Seite zeigen.
