Befehl: EAWS_PLBOUND


Mit Hilfe dieses Befehls lassen sich ausgewählte Pflanzensymbole in einem definierten Abstand mit einer oder mehreren Polylinien umgeben. Der Befehl dient vor allem zur Erstellung von Schraffurinseln, welche sonst mühsam von Hand gezeichnet werden müssten.

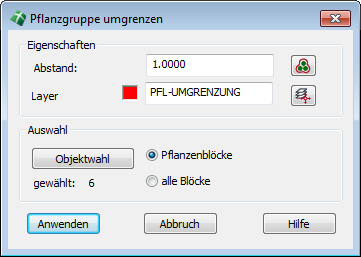

Bitte geben Sie zunächst den Abstand zu den Pflanzensymbolen ein oder zeigen Sie diesen durch Betätigung der entsprechenden Schaltfläche am Bildschirm. Der Abstand wird hierbei stets vom äußeren Rand der Symbole gemessen. Dies bedeutet, dass ein Abstand mit dem Wert 0 einen Kreis mit dem Durchmesser des Pflanzensymbols erzeugt. Den zentralen Layerdialog öffnen Sie über die entsprechende Schaltfläche in der Zeile Layer. Mit dessen Hilfe kann der Layer der Umgrenzung spezifiziert werden. In der zentralen Layersteuerdatei WSLC.INI ist hierfür der Layer PFL-UMGRENZUNG bereits eingerichtet.

Bei der Objektwahl haben Sie die Möglichkeit nur Pflanzenblöcke oder alle Blöcke zuzulassen. Zwar ist der Befehl prinzipiell zur Auswahl von Pflanzenblöcken (-symbolen) gedacht, da stets kreisrunde Umgrenzungen von Einzelblöcken generiert werden, jedoch könnte es sein, dass Sie Pflanzensymbole umgrenzen möchten, die Sie lediglich mit dem Detailmanager eingefügt haben (z. B. Bestandspflanzungen), welche dann für die Pflanzplanung keine Pflanzen darstellen, da sie keinerlei zugeordnete Sachdaten besitzen. Sie können auch beliebige andere Symbole auswählen, müssen dabei aber bedenken, dass die Einzelumgrenzungen kreisrund und in Abhängigkeit der Skalierungsfaktoren erzeugt werden.

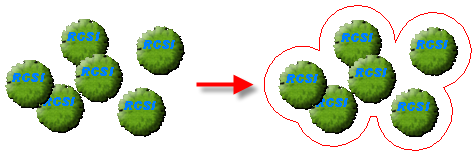

Die Betätigung der Schaltfläche Anwenden erzeugt die Umgrenzung(en) im gewählten Abstand, wobei sich schneidende Bereiche automatisch zu einer Einheit verschmolzen werden. Eng zusammen stehende Einzelsymbole werden dann von einer einzigen Polylinie umgrenzt, wenn der Abstand aller benachbarten Symbole untereinander mindestens doppelt so groß ist wie der Wert, den Sie im Eingabefeld Abstand spezifiziert haben. Ist dies nicht der Fall, entstehen mehrere Umgrenzungen.


Anmerkung: Bitte wählen Sie stets (vorher zu erzeugende) umgrenzende Polylinien, wenn Sie Schraffurinseln definieren. Die Auswahl von graphischen Blöcken als Schraffurinsel führt bei AutoCAD zumeist nicht zum gewünschten Ergebnis. Ausnahme hierbei sind Textelemente und Blöcke, die nur aus Text- oder Attributelementen bestehen, z. B. Teilflächen-Infoblöcke der Pflanzplanung.
