Pflanzenmischung
Bei einer Pflanzenmischung handelt es sich prinzipiell um eine flächenhafte Pflanzung mit mehr als einer Pflanze. Im Gegensatz zu einem Pflanzschema ist keine besondere Anordnung der einzelnen Pflanzen innerhalb der Fläche festgelegt. Daher fehlt auch ein umgrenzendes Rechteck als kleinstes gemeinsames Vielfaches.
Die Darstellung erfolgt analog zur Flächenpflanzung mit einer Schraffur und/oder einem Infoblock, welcher die Mischung beschriftet. Eine Pflanzenmischung kann beliebig vielen Teilflächen zugeordnet werden, wobei jede Pflanze einer separaten Position innerhalb des LVs zugeordnet ist.
|
|
Legen Sie zuerst die Pflanzdaten für die Pflanzenmischung fest. Der obere Dialogbereich, in dem sich sonst die Angaben zur Einzelpflanze befinden (Position, Name, Kürzel, Qualität und Preis), ist dazu entsprechend modifiziert. Hier wird nun die Schaltfläche Mischung>> und eine Liste der in der Zeichnung bereits vorhandenen Pflanzenmischungen eingeblendet. Die Zusammenstellung der aktuellen Mischung wird im darunter befindlichen Fenster angezeigt. |
|
|
|

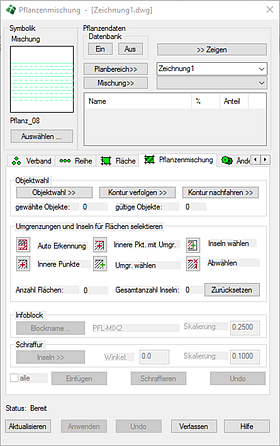

Wurde noch keine Mischung in der Zeichnung angewendet oder zusammengestellt, ist die Liste und das Fenster mit der Zusammenstellung noch leer (siehe nächstes Kapitel) |
|
|
Anderenfalls erscheint die aktuelle Pflanzenmischung in der Klappliste, welche auch andere, in der Zeichnung angewendete Pflanzenmischungen, enthält. |
||
Sie können nun analog zur Flächenpflanzung mit der Objektwahl fortfahren und die gewünschten Flächen selektieren. Insofern Sie eine neue, noch nicht vorhandene Pflanze für die Pflanzenmischung festlegen, sollten Sie eine passende Schraffur auswählen. Hierbei wird eine Schnittstelle zum Schraffurmanager aktiviert, welcher die Auswahl eines Schraffurmusters aus separaten Schraffurdateien (*.PAT) erlaubt. WS LANDCAD beinhaltet diverse Schraffuren im Verzeichnis \LIB\ENTWURF\SCHRAFFUREN und den darunter befindlichen Unterverzeichnissen.
Im Verzeichnis \LIB\ENTWURF\SCHRAFFUREN\PFLANZPLANUNG sind diverse für diese Zwecke geeignete Schraffuren enthalten, welche bereits dem in der zentralen Layersteuerdatei WSLC.INI enthaltenen Vorgabelayer PFL-SCHRAFFUR zugewiesen sind.
|
Anmerkung: Die Pflanzenmischung ähnelt in vielerlei Hinsicht der Flächenpflanzung und wird entsprechend angewendet. Daher treffen die folgenden Kapitel auch für die Pflanzenmischung zu:
|
