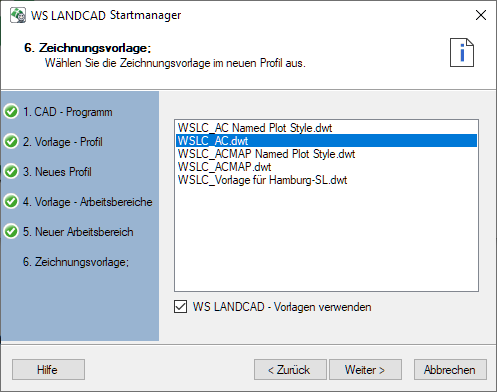

Wird der WS LANDCAD-Startmanager im Assistenten-Modus gestartet, um ein neues WS LANDCAD-Profil anzulegen, können Sie auf der Seite Zeichnungsvorlage eine WS LANDCAD Vorlagenzeichnung wählen.

Die WS LANDCAD Vorlagen richten sich nach dem installierten CAD-System. Für AutoCAD stehen die Vorlagen WSLC_AC Named Plot Style.dwt mit stilabhängigem Plotstil und WSLC_AC.dwt mit farbabhängigem Plotstil zur Verfügung.

Die Vorlagen WSLC_ACMAP.dwt und WSLC_AC Named Plot Style.dwt sind für AutoCAD Map optimiert, da hier zusätzlich das geografische Koordinatensystem in der Statuszeile aktiviert ist.

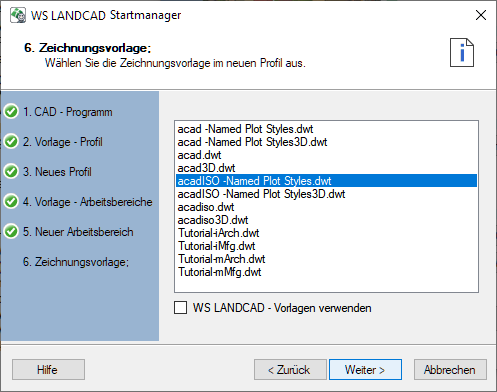

Haben Sie im Vorlage-Profil bereits eine für WS LANDCAD geeignete Vorlage (Einfügeeinheit Meter) zugewiesen und möchten diese verwenden, deaktivieren Sie das Kästchen "WS LANDCAD-Vorlagen verwenden". Daraufhin wird das Vorlageverzeichnis angezeigt und Sie können die entsprechende Datei wählen.

Achtung: Die voreingestellten AutoCAD- Zeichnungen sind oft in mm. In AutoCAD Map ist die map2d.dwt mit Zoll voreingestellt. Stellen Sie auf jeden Fall eine Vorlagenzeichnung mit der Einfügeeinheit Meter ein.

Nach der ersten Erstellung eines WS LANDCAD-Profils können Sie im Verwaltungsmodus mit WS LANDCAD-Vorlage die Einstellungen zur Zeichnungsvorlage jederzeit nachträglich ändern.

Sie können hierbei die Einstellungen der Vorlagendatei und des Vorlagenverzeichnisses unabhängig voneinander konfigurieren.

Haben Sie im CAD-Vorgabeprofil bereits eine für WS LANDCAD geeignete Vorlage (Einfügeeinheit Meter) zugewiesen, verwenden Sie "Aus Vorgabeprofil". Wenn nicht, entscheiden Sie sich für die WS LANDCAD-Vorlage mit farbabhängigem Plotstil oder mit stilabhängigem Plotstil.

Unter Vorlagepfad kann zusätzlich der Pfad der Zeichnungsvorlagen konfiguriert werden. "Aus Vorgabeprofil" verwendet Ihre bisherigen CAD-Einstellungen, "Aus WS LANDCAD Anwendereinstellungen" setzt es auf den WS LANDCAD User-Pfad.

Durch Speichern Ihrer Auswahl wird die gewünschte Konfiguration in Ihrem Profil gespeichert.

Die WS LANDCAD Vorlagenzeichnungen enthalten einen Schriftstil-Standard mit Arial, die Bemaßungsstile M1000, M500 und M100.

Die Einfügeeinheiten stehen auf Meter und 3 Nachkommastellen, die Variable PSLTSCALE auf 0.

Die Maßstabsliste ist auf Freiraum-, Landschafts- und Stadtplanung angepasst und enthält Maßstäbe von 1:50 bis 1:10000

Die Vorlage WSLC_Vorlage für Hamburg-SL.dwt ist zur Verwendung der Hamburger Planzeichenverordnung optimiert. Sie verfügt über vorbereitete DINA0 - DINA4 Layouts für die Stadt- und Landschaftsplanung, Bemaßungsstile für die Maßstäbe 1:500, 1:1000 und 1:2000 sowie Textstile für Arial, Arial Narrow und Bold. Die Zeichnungsvorlage ist auf Meter eingestellt und arbeitet mit farbabhängigen Plotstilen.
