Befehl: EAWS_CALC

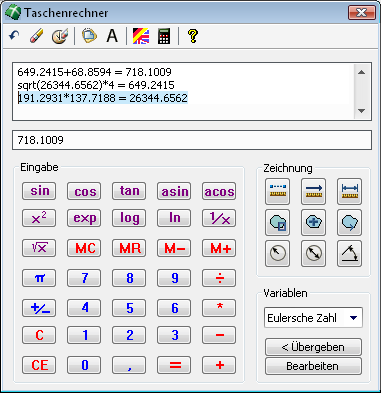

Der integrierte Taschenrechner bringt die wichtigsten Funktionen für häufige Berechnungen mit und ist zudem in der Lage, Zeichnungswerte direkt aus ihrer aktuellen Zeichnung abzugreifen, um mit diesen Werten zu operieren. Im Gegensatz zum AutoCAD-internen Taschenrechner sind die Operationen mit der Zeichnung vielfältiger und das Resultat der Berechnung kann als Text in der Zeichnung erzeugt werden, um z. B. das Ergebnis einfacher Flächenberechnungen zu kennzeichnen. Darüber hinaus lassen sich die Werte auch direkt an AutoCAD übergeben, um geforderte Eingaben mit den berechneten oder abgegriffenen Werten auszuführen. Der Taschenrechner verfügt über einen permanenten Dialog und wird über das Menü transparent aufgerufen, d. h. Sie können den Taschenrechner innerhalb eines Zeichenbefehls nutzen.

Neben den üblichen Rechenoperationen sind eine Einheiten-Konvertierung sowie die Verwendung von Variablen enthalten. Der Taschenrechner wird durch Picken mit dem Cursor bedient. Zahlenwerte und Operatoren können aber auch über die Tastatur eingegeben werden. Der Übersichtlichkeit halber besitzen die Tastenbeschriftungen jeweils verschiedene Farben für Zahlen und Funktionen.

Neben der Eingabezeile ist auch ein mehrzeiliges Protokollfenster vorhanden, welches jede abgeschlossene Berechnung aufführt.


Im oberen Bereich sind mehrere Icons für die folgenden Funktionen vorhanden:

Macht die letzte Eingabe rückgängig und ist identisch mit der Rücktaste

Löscht die gesamte aktuelle Eingabezeile

Löscht das gesamte Protokoll

Übergibt das Ergebnis einer Operation an die Befehlszeile von AutoCAD

Fügt die aktuelle Zeile als Text in die Zeichnung

Ermöglicht die Konvertierung von Einheiten

Öffnet den Optionsdialog

Ruft die Hilfe auf
