Befehl: EAWS_WSRECTANG

Mit diesem Befehl werden verschiedene Rechteck-Konstruktionsmöglichkeiten zur Verfügung gestellt.

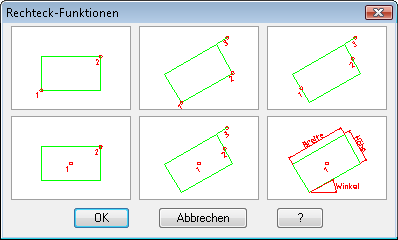

Die Zeichenfunktionen werden durch das Anklicken der Bilder ausgewählt und wie folgt angewendet:


  • R1: Sie werden nach zwei Eckpunkten des Rechtecks gefragt. Das Rechteck wird als 2D-Polylinie mit der Z-Koordinate 0 gezeichnet und liegt mit seinen Seiten immer parallel zu den X- und Y-Achsen des aktuellen Koordinatensystems.
  • R2: Sie werden nach drei Eckpunkten des Rechtecks gefragt. Nach der Eingabe des zweiten Eckpunktes wird das Koordinatensystem zu diesem Punkt verschoben und so ausgerichtet, dass Sie die Höhe des Rechtecks auch über eine absolute Koordinateneingabe festlegen können (z. B.: 0,5.3 - eine Breite von 5.3 Einheiten). Das Rechteck wird als 2D-Polylinie mit der Z-Koordinate gezeichnet. Die ersten beiden Punkte legen die Breite und Lage des Rechtecks fest. Der dritte Punkt bestimmt nur noch die Höhe.
  • R3: Sie werden nach zwei gegenüberliegenden Seitenmitten des Rechtecks gefragt. Nach der Eingabe der zweiten Seitenmitte wird das Koordinatensystem zu diesem Punkt verschoben und so ausgerichtet, dass Sie die Höhe des Rechtecks auch über eine absolute Koordinateneingabe festlegen können (z. B.: 0,5.3 - eine Breite von 10.6 Einheiten). Das Rechteck wird als 2D-Polylinie mit der Z-Koordinate 0 gezeichnet. Die ersten beiden Punkte legen die Breite und Lage des Rechtecks fest. Der dritte Punkt bestimmt nur noch die Höhe.
  • R4: Sie werden nach der Mitte und einem Eckpunkt des Rechtecks gefragt. Das Rechteck wird als 2D-Polylinie mit der Z-Koordinate 0 gezeichnet und liegt mit seinen Seiten immer parallel zu den X- und Y-Achsen des aktuellen Koordinatensystems.
  • R5: Sie werden nach der Mitte und einer Seitenmitte des Rechtecks gefragt. Nach der Eingabe der Seitenmitte wird das Koordinatensystem zu diesem Punkt verschoben und so ausgerichtet, dass Sie die Höhe des Rechtecks auch über eine absolute Koordinateneingabe festlegen können (z. B.: 0,5.3 - eine Breite von 10.6 Einheiten). Das Rechteck wird als 2D-Polylinie mit der Z-Koordinate 0 gezeichnet. Die ersten beiden Punkte legen die Breite und Lage des Rechtecks fest; der dritte Punkt bestimmt nur noch die Höhe.
  • R6: Sie werden nach der Mitte, dem Winkel, der Breite und der Höhe des Rechtecks gefragt. Das Rechteck wird als 2D-Polylinie mit der Z-Koordinate 0 gezeichnet.
