Befehl: EAWS_SIMPLIFY


Dieser Befehl dient zur Vereinfachung selektierter Polylinien durch die Reduzierung von Stützpunkten und der Segmentierung vorhandener Bögen. Beide Funktionen sind unabhängig voneinander ausführbar und verfügen über entsprechende Optionen.



Die Polylinien werden nach der Auswahl automatisch analysiert, wobei sofort ein Report gemäß den aktuellen Einstellungen erzeugt wird. Unabhängig von der beabsichtigten Funktion sind folgende Aktionen immer ausführbar, solange das Programm nicht beendet wird:


  • Selektieren - fordert zur Auswahl einer oder mehrerer LW-Polylinien auf. 2D- oder 3D-Polylinien werden nicht akzeptiert, können aber u. U. mit Hilfe des separaten Befehls Plinie konvertieren in LW-Polylinien überführt werden. Jede neue Selektion überschreibt den Auswahlsatz, falls bereits zuvor Polylinien gewählt wurden.

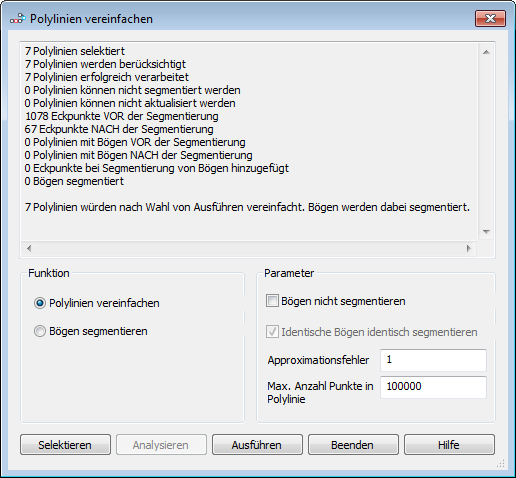

  • Analysieren - Eine Analyse der Polylinien findet automatisch und direkt nach der Selektion gemäß den übrigen Einstellungen statt und stellt das Ergebnis im oberen Dialogbereich dar. Werden anschließend die Parameter oder die gewünschte Funktion in den Einstellungen geändert, wird die Schaltfläche Analysieren freigegeben und ermöglicht daher die Aktualisierung des Reports auf die geänderten Bedingungen. So lässt sich die Einstellung optimieren, bevor die Funktion tatsächlich ausgeführt wird.
  • Ausführen - führt die gewünschte Funktion gemäß den aktuellen Einstellungen auf die selektierten Polylinien aus. Wurden die Einstellungen nach der Selektion geändert, empfiehlt sich eine nochmalige Analyse, damit das Resultat tatsächlich dem Report entspricht.


Die folgenden Parameter sind ebenfalls unabhängig von der gewünschten Funktion immer verfügbar:


  • Approximationsfehler - Dieser Wert legt die maximale Abweichung eines neuen Stützpunktes von der ursprünglichen Polylinie fest. Je kleiner dieser Wert ist, desto näher schmiegt sich die modifizierte Polylinie an ursprünglich vorhandenen Bögen und desto stärker werden Bögen zwangsläufig segmentiert. Der programmtechnisch niedrigste mögliche Wert ist 0,00001.
  • Max. Anzahl Punkte in Polylinie - Diese Einstellung begrenzt die Anzahl der Stützpunkte bei einer Vereinfachung und/oder Segmentierung. Dies bedeutet, dass eine Polylinie nach der Modifizierung diesen Maximalwert nicht übersteigen darf. Ist dies nicht möglich, findet keine Modifizierung statt.


Anmerkung: Der Befehl ist v. a. zur Vorbereitung eines Shape- oder XPlan-Exports sinnvoll, da überflüssige Punkte entfernt werden und die Segmentierung von Bögen gezielt vor dem Export gesteuert werden kann. Von besonderer Bedeutung für einen späteren Export ist die optionale Erhaltung des Kantenschluss identischer Bögen.
