Befehl: EAWS_POLY_SELFINTERSECTION



Dieser Befehl überprüft gewählte 2D-/LW-Polylinien auf mehrfache Stützpunkte, Selbstüberschneidungen und Selbstüberlappungen. Hierbei wird ein Ergebnis der Überprüfung mitgeteilt, sowie (falls möglich) eine Reparatur betroffener Polylinien angeboten. Außerdem können die vorhandenen Fehler auf der Polylinie markiert werden.

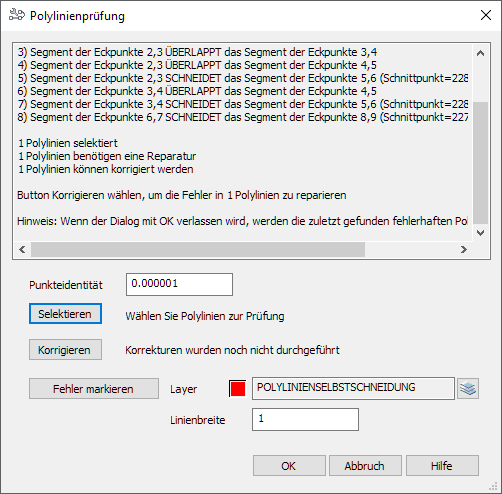

Nach dem Aufruf des Befehls erscheint der Dialog Polylinienprüfung, welche mit der Schaltfläche Selektieren zunächst zur Auswahl von Polylinien auffordert. Sie können nun beliebig viele Objekte wählen, wobei das Programm selbstständig alle LW-Polylinien und 2D-Polylinien herausfiltert und eine entsprechende Analyse im Dialogfenster anzeigt.

Der Wert im Feld Punkteidentität bestimmt den Abstand für gleiche Punkte. Diese werden dann als doppelt klassifiziert, wenn sie kleiner gleich diese 2D-Distanz voneinander entfernt sind.

Die Ausgabe im Dialogfenster ist abhängig von der Anzahl der gewählten Objekte und der gefundenen Fehler.


  • Sind alle Polylinien in Ordnung, erscheint eine diesbezügliche Meldung:

Polylinien ok. Keine doppelten Punkte und keine Selbstschneidungen/Überlappungen zwischen Segmenten.



  • Befinden sich in der Auswahl Fehler in den Polylinien, wird die Anzahl der selektierten Polylinien, der Anteil der fehlerhaften Polylinien und der Anteil der vom Programm korrigierbaren Polylinien aufgeführt.

62 Polylinien selektiert

2 Polylinien benötigen eine Reparatur

1 Polylinien können korrigiert werden



  • Wurde nur eine Polylinie selektiert, erfolgt eine detaillierte Information zu etwaigen Fehlern.

Anzahl von Selbstschneidungen und Überlappungen zwischen Segmenten = 4

1) Segment der Eckpunkte 1,2 SCHNEIDET das Segment der Eckpunkte 4,5 (Schnittpunkt=1655.372684,-988.385651)

2) Segment der Eckpunkte 1,2 SCHNEIDET das Segment der Eckpunkte 5,6 (Schnittpunkt=1655.372684,-988.385651)

3) Segment der Eckpunkte 2,3 SCHNEIDET das Segment der Eckpunkte 4,5 (Schnittpunkt=1655.372684,-988.385651)

4) Segment der Eckpunkte 2,3 SCHNEIDET das Segment der Eckpunkte 5,6 (Schnittpunkt=1655.372684,-988.385651)



  • Lässt sich mindestens eine fehlerhafte Polylinie automatisch korrigieren, wird die Schaltfläche Korrigieren freigegeben. Durch Betätigung dieser Schaltfläche werden die Fehler beseitigt und es erscheint eine diesbezügliche Meldung.

Insgesamt 2 Eckpunkte in 1 Polylinien entfernt.

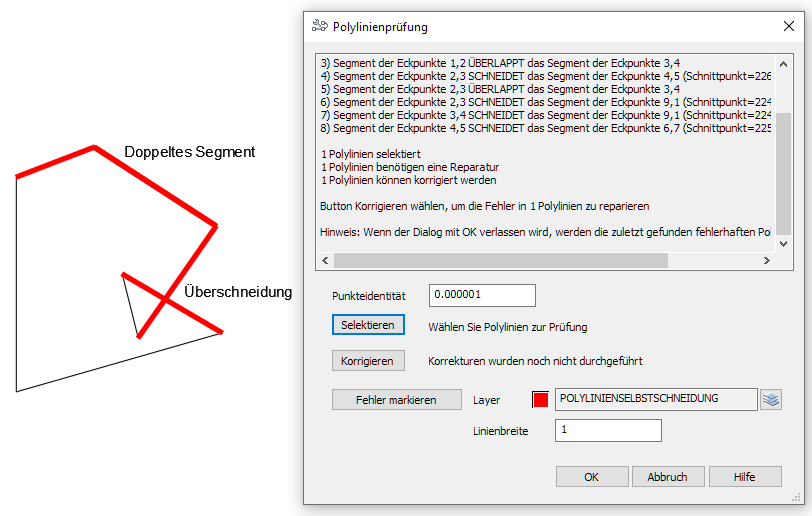

  • Um einen besseren Überblick über die vorhandenen Fehler zu erhalten, lassen sich diese nun mit der Funktion Fehler markieren in der Zeichnung mittels einer roten Polylinie mit wählbarer Breite hervorheben. Fehler, wie z. B. doppelte Stützpunkte lassen sich automatisch korrigieren. Überschneidungen innerhalb des Elementes müssen hingegen vom Anwender manuell korrigiert werden. Die Markierung dient dabei als Hilfe, die betroffene Stelle besser zu lokalisieren.


Der Dialog kann mit der Schaltfläche OK verlassen werden. Hierbei werden alle als fehlerhaft deklarierten Polylinien selektiert. Sie sind dadurch für eine weitere Bearbeitung gut identifizierbar.


Tipp: Um die Fehlermarkierung in sehr großen Plänen leichter zu finden, kann die Schnellauswahl von AutoCAD benutzt werden. Hierbei ist die Zeichnung nach dem Layer POLYLINIENSELBSTSCHNEIDUNG zu durchsuchen.


Anmerkung: Der Befehl ist v. a. nach einer Datenübernahme von Fremdzeichnungen o. Ä. hilfreich, um eine möglichst solide Grundlage für die weitere Verarbeitung der Objekte zu erlangen, da sich Fehler in den Grundlagen möglicherweise auf daraus abgeleitete Objekte (z. B. Planzeichen, Linienmuster etc.) übertragen.
