Befehl: EAWS_LCUNITAREAS


Dieser und der nachfolgende Befehl stellen hilfreiche Werkzeuge bei der Veränderung und Konstruktion bestehender Flächenkonturen dar und können daher sowohl in der Bauleitplanung als auch in der Pflanzplanung oder der Massenberechnung wertvolle Dienste leisten.

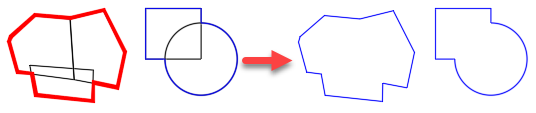

Beim Flächen vereinigen werden zunächst die zu verbindenden Flächenkonturen gewählt, welche daraufhin ausgefüllt dargestellt werden. Gültige Elemente sind hierbei geschlossene Polylinien mit oder ohne Kreisbögen sowie Kreise. Die Objekte müssen nicht zwangsweise zusammenhängen, da die Funktion selbstständig, diejenigen Objekte findet, die jeweils vereinigt werden können.

Es können jeweils nur solche Flächenkonturen miteinander sinnvoll verbunden werden, die sich zumindest zweimal berühren.

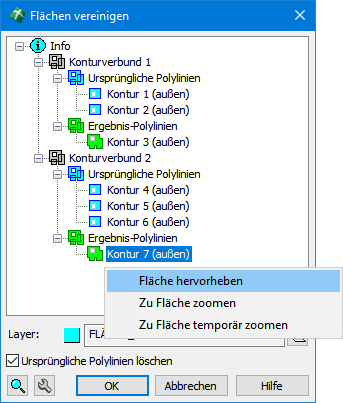

Das Programm analysiert daraufhin die Geometrie und erstellt ein oder mehrere vereinigte Polygone, wobei die Dialogbox Flächen vereinigen erscheint, welche die Konturen der Original-Polylinien und der Ergebnis-Polylinie(n) in einer Baumstruktur darstellt. Die ursprünglichen Polylinien und die Ergebnis-Polylinien werden hierbei zu einem Konturverbund zusammengefasst. Je nach Auswahl können beliebig viele Konturverbände erstellt werden. Eine Verbindung ist nicht destruktiv, d. h. es entstehen neue Polygone, welche per Vorgabe mit Hilfe der zentralen Layersteuerung auf einem separaten Layer erstellt werden. Wenn eine Kontur der Flächenliste selektiert wird, wird diese in der Zeichnung per Vorgabe rot bzw. als Insel grün ausgeleuchtet und im Kontextmenü stehen Funktionen zur Verfügung, mit deren Hilfe die Flächen hervorgehoben oder zu diesen gezoomt werden kann.

Der Dialog bietet weiterhin optionale Schalter zum automatischen Löschen der ursprünglichen Polylinien. Wird der Dialog abgebrochen, bietet das Programm an, die neu erzeugten Ergebnis-Polylinien wieder zu entfernen.

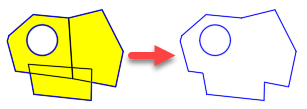

Anmerkung: Bereiche, die nicht Teil der Schnittmenge der zu vereinigenden Polylinien sind, werden mit einer inneren Umgrenzung nachgezeichnet. Auf diese Weise kann man Lücken bzw. Klaffungen im Flächenbestand erkennen.
