Befehl: EAWS_LCSPLITAREA

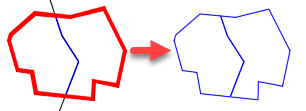

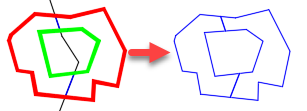

Beim Flächen teilen wird zunächst die zu teilende Flächenkontur gewählt. Gültige Elemente sind hierbei geschlossene Polylinien mit oder ohne Kreisbögen sowie Kreise. Anschließend wird per Vorgabe die Schnittlinie gewählt. Optional steht die Wahl einer Insel (mehrfach aufrufbar) sowie das Zeichnen einer Schnittkontur zur Verfügung.

Beim manuellen Zeichnen einer Schnittlinie wird automatisch der Befehl "Plinie verfolgen" aufgerufen. Die Schnittlinie kann über die bestehende Flächenkontur herausragen, muss diese aber mindestens zweimal berühren. Die Wahl oder das Zeichnen einer Schnittlinie beendet die Objektwahl. Inseln müssen daher stets vor der Schnittlinie gewählt werden.

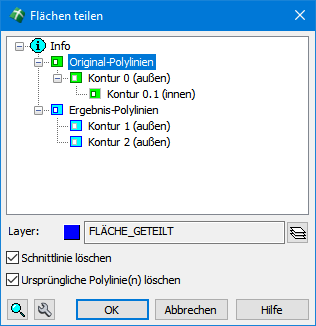

Das Programm analysiert daraufhin die Geometrie und erstellt gemäß der Teilung separate Polygone, wobei die Dialogbox Flächen teilen erscheint. Hierin werden die Konturen der Original-Polylinien und der Ergebnis-Polylinien in einer Baumstruktur dargestellt. Die Teilung ist nicht destruktiv, d. h. es entstehen neue Polygone, welche per Vorgabe mit Hilfe der zentralen Layersteuerung auf einem separaten Layer erstellt werden. Wenn eine Kontur der Flächenliste selektiert wird, wird diese in der Zeichnung per Vorgabe rot bzw. als Insel grün ausgeleuchtet und im Kontextmenü stehen Funktionen zur Verfügung, mit deren Hilfe die Flächen hervorgehoben oder zu diesen gezoomt werden kann. Der Dialog bietet weiterhin optionale Schalter zum automatischen Löschen der Schnittlinie und ebenso der ursprünglichen Polylinie(n). Wird der Dialog abgebrochen, bietet das Programm an, die neu erzeugten Ergebnis-Polylinien wieder zu entfernen.

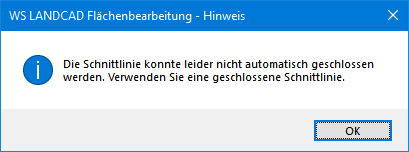

Da das Flächen teilen im Hintergrund auf die Regionsbildung in AutoCAD bzw. BricsCAD zurückgreift, wird aus der Schnittlinie intern eine Fläche gebildet. Das ist bei einer Schnittlinie aus zwei Stützpunkten und insbesondere Mehrfach-Schneidungen mit der zu bearbeitenden Polylinie problematisch:

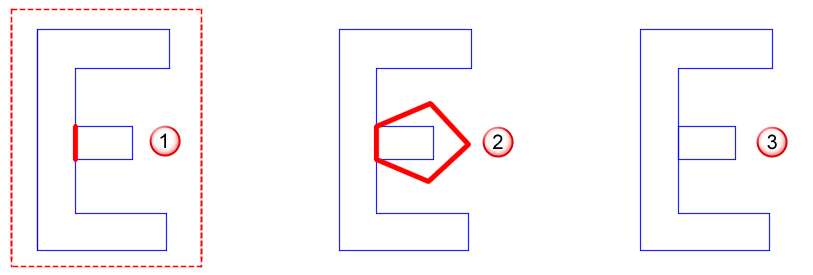

In dem Beispiel kann ein Teil der Fläche (1) nicht abgetrennt werden, weil aus der roten Schnittlinie nicht automatisch eine Fläche gebildet werden kann.

Bei der Flächenbildung wird intern um die gesamte zu teilende Fläche ein Rechteck gezogen. Auf dem Weg zu diesem virtuellen Rechteck ((1) - rote, gestrichelte Linien) tangiert die rote Schnittlinie das Polygon mehrfach, was letztlich zu keinem zufriedenstellenden Ergebnis führen kann. Um derartige Schwierigkeiten zu vermeiden, sollte man in diesen Ausnahmefällen die Schnittlinie geschlossen zeichnen (2) und dabei den abzutrennenden Teil komplett in die „Schnittfläche“ einbeziehen. Mit dieser Problemlösung kommt man in jedem Fall zum Ziel (3).
