Befehl: ABI oder _CUI

Alle Anpassungen an der Programmoberfläche werden mit Hilfe des AutoCAD-eigenen CUI-Editors durchgeführt (Extras → Arbeitsbereiche → Anpassen). Der AutoCAD-Dialog Benutzeroberfläche anpassen bietet ein komfortables Werkzeug für alle wesentlichen Änderungen.

Der Editor unterscheidet zwischen zwei grundlegenden Modi:

  • Anpassen erlaubt die Bearbeitung eines Arbeitsbereiches.
  • Übertragen ist der Austausch von Inhalten zwischen CUI-Dateien.


  • Das Anpassen berücksichtigt stets nur einen gewählten Arbeitsbereich. Es ist zu wählen, wenn z. B. Werkzeugkästen auch in Arbeitsbereichen mit Multifunktionsleiste angezeigt werden sollen.
  • Das Übertragen verändert eine CUI-Datei generell und ist z. B. dann wichtig, wenn AutoCAD-Werkzeugkästen oder andere Bedienungselemente in WS LANDCAD verändert werden sollen.

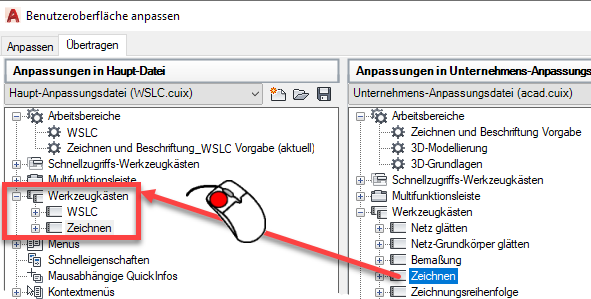

In einem WS LANDCAD-Profil unter AutoCAD ist die Systemmenüdatei WSLC als Hauptanpassungsdatei festgelegt, während das AutoCAD-Menü als Unternehmens-Anpassungsdatei definiert ist. Damit ist AutoCAD selbst innerhalb von WS LANDCAD schreibgeschützt und kann von WS LANDCAD nicht verändert werden. Diese sinnvolle Regelung bedingt, dass alle Änderungen in WS LANDCAD selbst durchgeführt werden. Um nun z. B. Änderungen an einem AutoCAD-eigenen Werkzeugkasten durchzuführen, ist der betreffende Werkzeugkasten zunächst in eine Menüdatei (z. B. das Systemmenü) von WS LANDCAD zu übertragen. Dadurch entsteht eine beliebig editierbare Kopie, die im Bedarfsfall auch umbenannt werden kann.



Änderungen an Icons werden direkt in der Datei WSLC.CUIX gespeichert.

Eine CUIX-Datei ist eine Zip-Datei, welche die Bestandteile eines Menüs enthält.

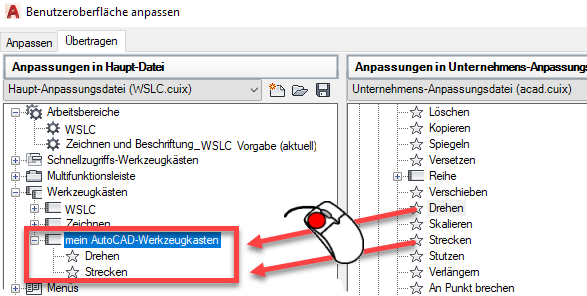

Um z. B. einen neuen Werkzeugkasten mit bestimmten AutoCAD- oder WS LANDCAD-Befehlen zu erstellen, muss dieser zunächst im Editor erstellt werden. Dies kann sowohl im Modus Anpassen als auch im Modus Übertragen erfolgen. Anschließend werden einfach die entsprechenden Befehle aus dem Befehlsvorrat (Anpassen) oder aus einem vorhandenen Menü (Übertragen) in den neu erzeugten Werkzeugkasten gezogen.
