Die Querprofile folgen automatisch der Geometrie der zugeordneten Schnittachse. Dabei werden die Profilpunkte der Stationierung für die Ausgabe von Beschriftungen im Schnitt berücksichtigt. Im Dialogfeld finden Sie logisch gegliedert alle Optionen für die Bestimmung der Darstellungsparameter des jeweiligen Profils. In Abhängigkeit der Geländeinformationen werden automatisch die maximale und die minimale Geländehöhe rechts oben im Dialogfeld angezeigt. Jede Querprofilgruppe wird automatisch bezeichnet. Diese Bezeichnung kann benutzerdefiniert geändert werden. Die Darstellung des Schnittlayouts wird über den Darstellungsstil definiert. Die Darstellung ist in einer gewünschten horizontalen und vertikalen Skalierung möglich. Die Standardwerte der Skalierung betragen immer eine Zeichnungseinheit (1).


Der Basispunkt der Tabelle bestimmt den Einfügepunkt und somit den Bezugspunkt der Querprofilgruppe innerhalb der Zeichnung. Dieser Punkt kann jederzeit neu gewählt werden.

Die Querprofilgruppenbezeichnung legt den Namen des Profils fest. Diese Bezeichnung wird automatisch vom Programm vergeben und für den Fall von mehreren Schnitten mit einem Zahlenwert als Suffix addiert. Die Bezeichnung ist frei wählbar. Die Querprofilgruppenbezeichnung bildet ebenfalls einen Bestandteil des Layernamens in der Zeichnung.

Querprofile können unterschiedliche Eigenschaften im Verhalten auf Änderungen der zugeordneten Oberflächen, der Schnittachse sowie der Stationierung erhalten. Es besteht die Möglichkeit der automatischen Aktualisierung der Schnitte oder der manuellen Aktualisierung. Beim automatischen Abgleich werden die Schnittdarstellungen direkt neu erstellt, wenn sich eine Geländeinformation, die Schnittachse oder die Stationierung verändert. Dieser Vorgang kann u. U. viel Rechenzeit beanspruchen. Bei großen Geländemodellen und einer größeren Anzahl an Schnitten empfiehlt es sich, ggf. die automatische Aktualisierung der Schnitte zu deaktivieren.

Bei deaktivierter Option werden Änderungen der Bezugselemente der jeweiligen Querprofilgruppe durch ein rotes Ausrufungszeichen (!) signalisiert. Über das Kontextmenü der jeweiligen Querprofilgruppe steht dabei die Option für die Aktualisierung zur Verfügung.

Diese Funktion aktualisiert dann die ausgewählten und gezeichneten Querprofile. Sie können jederzeit über das Kontextmenü die automatische Aktualisierung wieder aktivieren indem Sie den gleichnamigen Menüpunkt im Kontextmenü aktivieren. Mit dieser Option besteht jederzeit die Möglichkeit, zwischen automatischem und manuellem Modus zu wechseln.


Das Basisgelände für die Querprofile bestimmt die Abmessungen der jeweiligen Tabelle. Es stellt somit den Bezug für die Anwendung der Stilvorgaben dar. Das Basisgelände kann jederzeit über das Editieren der Querprofilgruppe verändert werden.

Ein Querprofil kann beliebig viele Horizonte enthalten. Diese Horizonte werden zusätzlich zum Basisgelände dargestellt und können im Bereich zusätzliche Horizonte ausgewählt werden.

Der Höhenbereich der Querprofile sowie die Referenzhöhe und die maximale Profilhöhe werden für den Schnitt optional automatisch ermittelt. Die Referenzhöhe wird vom niedrigsten Geländepunkt aller zugeordneten Horizonte sowie dem definierten Abstandswert (Wert unter niedrigstem Geländepunkt) im Darstellungsstil ermittelt. Sie können den Wert der Referenzhöhe benutzerdefiniert ändern, wobei dieser Wert die min. Höhe eines Profilpunktes nicht überschreiten kann. Mittels des Schalters "Referenzhöhe abrunden" ist es auch möglich, die Referenzhöhe auf ganze Meter abzurunden. Die maximale Profilhöhe für den Schnitt ermittelt sich automatisch vom höchsten Geländepunkt aller zugeordneten Horizonte sowie dem definierten Abstandswert (Wert vom höchsten Geländepunkt) im Darstellungsstil.


Hinweis: Wenn Sie innerhalb der Profilgruppe den Höhenbereich benutzerdefiniert festlegen, ist eine individuelle Änderung dieser Werte für einzelne Querprofile nicht möglich.


Die Anzahl der Profile lässt sich über den Stationsbereich festlegen. Als Standardeinstellung wird immer die gesamte Länge der Schnittachse verwendet. Möchten Sie einen ausgewählten Stationsbereich festlegen, wählen Sie bitte die Option definiert aus und bestimmen numerisch oder durch grafische Auswahl die Werte für die Anfangs- und Endstation.



Die Breite der Querprofile wird über die Option Profilbreite in der Tabelle optional gesteuert. Die automatische Profilbreite ermittelt sich auf Basis der definierten Profillinien der Stationierung.



Dabei wird automatisch jeweils der größte vorkommende Breitenwert der linken und rechten Breite dieser Linien verwendet. Sie können diese Werte benutzerdefiniert für alle Profile einer Profilgruppe ändern.


Die Beschriftung der Querprofile kann durch das Setzen von Häkchen beliebig festgelegt werden. Hierzu stehen folgende Möglichkeiten zur Verfügung, welche beliebig kombiniert werden können:



  • Dreiecksseiten - Beschriftung an den Schnittpunkten mit den Dreiecksseiten einer Fläche
  • Bruchkanten - Beschriftung an den Schnittpunkten mit Bruchkanten einer Fläche
  • Schnittachse - Beschriftung der Schnittachse
  • Profilendpunkte - Beschriftung des Anfangs- und Endpunktes der Querprofile
  • Im Intervall - Beschriftung in einem festzulegenden Intervall


Hinweis: Die Beschriftung einzelner Profile lässt sich nach deren Generierung ändern. Sie können dann allerdings nur Beschriftungen abwählen und keine hinzufügen, die nicht vorher definiert waren.


Das Tabellenraster bestimmt die Anordnung der einzelnen Querprofile innerhalb der Querprofilgruppe.



Aus der Gesamtzahl der Querprofile kann durch die Festlegung eines Parameters die Anordnung wie folgt beeinflusst werden:


  • auto - Die Anordnung wird durch das DGM ohne eine Festlegung berechnet. Hierbei ermittelt das DGM aus der Gesamtanzahl die exakte oder nächsthöhere Quadratwurzel und verwendet diesen Wert für die Anzahl der Spalten.
  • nach Spalten - Die Querprofile werden in einer festgelegten Spaltenzahl angeordnet.
  • nach Zeilen - Die Querprofile werden in einer festgelegten Zeilenzahl angeordnet.



Hinweis: Das Tabellenraster lässt sich nach der Generierung der Querprofile jederzeit nachträglich ändern. So kann die für den jeweiligen Plan optimale Anordnung von Profilen erzeugt werden.

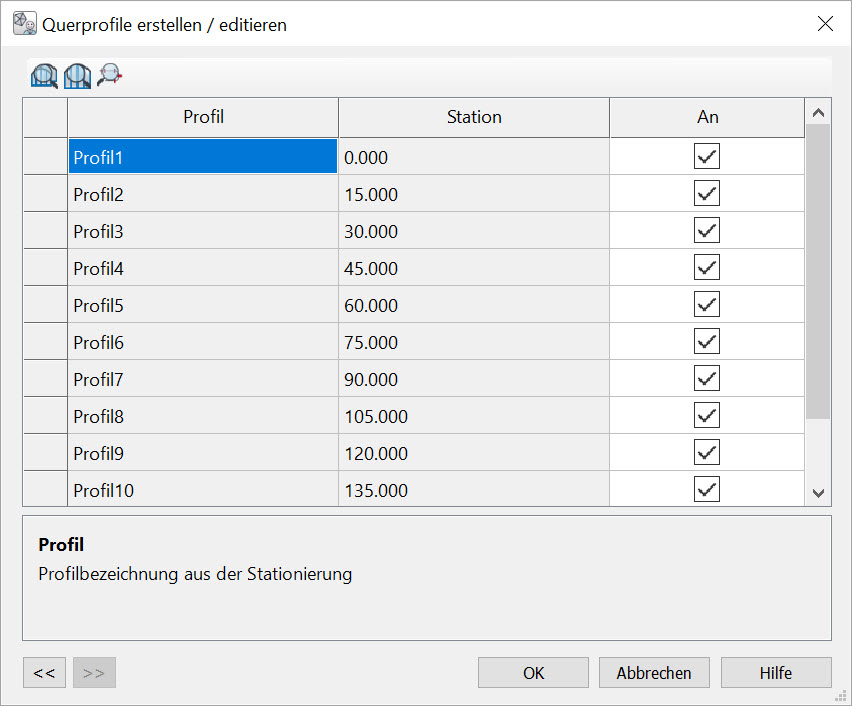

Im zweiten Teil des Dialogfelds können Sie die definierten Querprofile anzeigen lassen und ggf. bearbeiten. Wählen Sie hierfür im unteren linken Dialogfeld die entsprechende Pfeilschaltfläche aus.

Für jedes einzelne Profil werden die Werte für die Station und die Profilbezeichnung sowie der Anzeigestatus dargestellt. Die Stations- und Höhenwerte können nicht editiert werden. Es besteht nur die Möglichkeit, einzelne Profile für die Anzeige in der Zeichnung auszublenden.

Die einzelnen Querprofile der Gruppe lassen sich über die Auswahlschaltfläche der Spalte An innerhalb der Zeichnungsdarstellung aktivieren oder deaktivieren.


Für die Bearbeitung der Anzeige der Querprofile stehen sowohl in der Menüleiste des Dialogfeldes als auch per Kontextmenü Funktionen zur Verfügung.

Die Bearbeitungsfunktionen für die Anzeige und Darstellung der Beschriftung stehen als Funktionsschaltflächen im oberen Dialogfeld oder per Kontextmenü zur Verfügung.
