Projektionsverfahren
Das DGM bietet die Möglichkeit zur Auswahl aus drei verschiedenen Projektionsverfahren, um v. a. die konstruktiven Möglichkeiten der Projektion zu erhöhen:
Verfahren |
Beispiel als Schnittdarstellung |

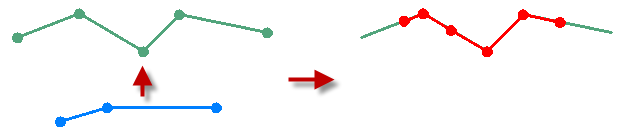

Vollständige Projektion Die Objekte liegen vollständig auf der DGM-Fläche, da auch Stützpunkte mit Dreiecksseiten berücksichtigt werden. |
|

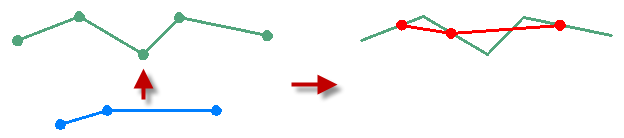

Nur Stützpunkte projizieren Zur Projektion werden nur die originalen Stützpunkte verwendet. In allen Fällen entstehen 3D-Polylinien! |
|
Bezugspunkt projizieren Es erfolgt die Auswahl eines beliebigen Bezugspunktes. Alle Objekte werden dann relativ zum projizierten Bezug verschoben. |
Hinweis: Werden nur die Stützpunkte projiziert, müssen Bögen ebenfalls segmentiert werden. Die Höhen der Stützpunkte, die durch eine Segmentierung hervorgegangen sind, werden hierbei linear interpoliert.
