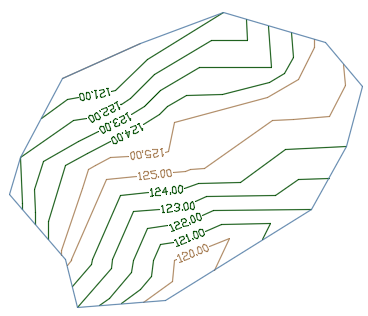

Der Isolinienplan kann mit dieser Funktion recht schnell und grafisch erstellt werden. Die Beschriftung von Isolinien richtet sich vorwiegend nach gestalterischen Gesichtspunkten. Sie werden aufgefordert, eine Bezugslinie an den zu beschriftenden Isolinien zu zeigen. Daraufhin wird die Isolinie am Schnittpunkt mit dieser Bezugslinie beschriftet und an der Textstelle aufgebrochen. Der Text wird mit dem aktuellen Beschriftungsstil erstellt und an der Linie ausgerichtet gezeichnet. Alternativ kann eine CAD-Linie oder Polylinie als Hilfselement dienen, um an den Kreuzungspunkten zwischen Hilfslinie und Isolinie jeweils automatisch den entsprechenden Beschriftungstext anzutragen. Die Beschriftungen werden automatisch auf einem DGM-Layer abgelegt, welcher sich aus der Oberflächenbezeichnung sowie dem gewählten Suffix aus dem Beschriftungsstil zusammensetzt.

Es werden jeweils die Layer für Haupt- und Nebenhöhenlinien unterschieden und die Zeichnungselemente auch separat auf diesen abgelegt.


Bei Verwendung des Standardstils sind dies $lbi$Oberfläche_1$_DGM_Beschriftung_Isolinien_HI sowie $lbi$Oberfläche_1$_DGM_Beschriftung_Isolinien_NI )


Hinweis! Sie können die Darstellung und auch die Anzahl der Nachkommastellen für Haupt- und Nebenhöhenlinien getrennt in der Stildefinition für Beschriftungen festlegen.
