Die Gradiente definiert den geplanten Höhenverlauf auf Basis der Geometrie der Schnittachse. Die Gradiente wird im Profil definiert und als Ergebnis als 3D-Polylinie in Bezug zur Schnittachse dargestellt.

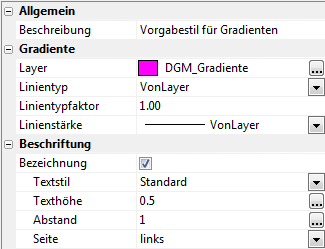

Für die Gradiente lassen sich folgende Einstellungen vornehmen und als Stil abspeichern:
- Layer – Legt den Vorgabelayer für die Gradiente fest.
- Linientyp – Legt den Linientyp für die Darstellung fest. Dadurch können z. B. die Achslinien strichpunktiert dargestellt werden. Der Linientyp muss hierbei in der Zeichnung vorhanden sein.
- Linientypfaktor – Legt den objektabhängigen Faktor fest, mit dem der zugeordnete Linientyp skaliert wird.
- Linienstärke – Legt die Linienstärke fest, wodurch z. B. die Gradiente prägnanter erscheint. Bitte achten Sie darauf, die Anzeige von Linienstärken zu aktivieren, falls diese am Bildschirm sichtbar sein sollen.
- Bezeichnung – Optionale Ausgabe der Gradientenbezeichnung innerhalb der Zeichnung mit der Vorgabe des gewünschten Textstils sowie der Texthöhe. Der anzuwendende Textstil muss dabei in der Zeichnung vorhanden sein. Zusätzlich können der Abstand des Textes in CAD-Einheiten sowie die Seite der Ausgabe festgelegt werden.
|
