Der Geländename bzw. die Bezeichnung der jeweiligen Oberfläche ist als Beschriftung der Tabellenzeilen darstellbar. Die Ausrichtung erfolgt immer über die beiden Tabellenzeilen Geländehöhe und Geländestation.

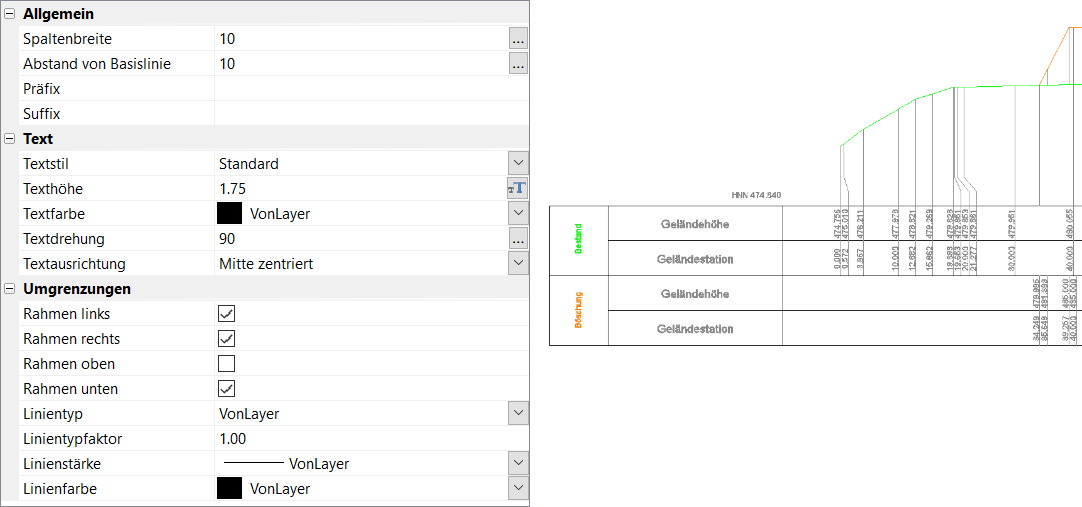

Für die Ausgabe des Geländenamens lassen sich Allgemein folgende Einstellungen vornehmen:


  • Spaltenbreite – Diese Option legt die Breite der Spalte für die Beschriftungsausgabe fest.
  • Abstand von Basislinie – Wert in Zeichnungseinheiten für die Position in X-Richtung.
  • Präfix und Suffix – Zusätzliche Textbestandteile, welche der Geländebezeichnung hinzugefügt werden.


Für den Geländenamen können die Eigenschaften für den Textstil, Texthöhe, Textfarbe, Textdrehung und die Textausrichtung definiert werden. Die Tabellenzeile selbst kann mit einem Rahmen umgrenzt werden, wofür die Eigenschaften der Rahmenelemente definierbar sind.
