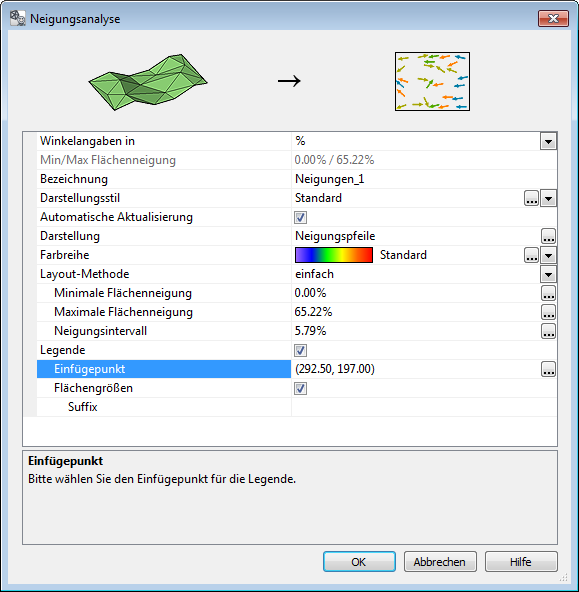

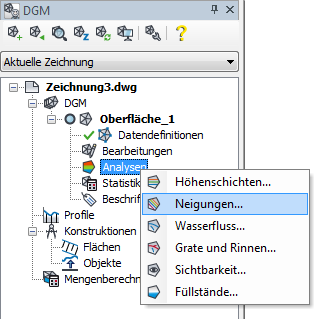

Alle Optionen für die Ausgabe der Analyse Neigungen befinden sich im Dialogfeld Neigungsanalyse, welches über das Kontextmenü unter Analysen geöffnet wird. Im Dialogfeld stehen die Funktionen tabellarisch zur Verfügung. Jede Analyse erhält eine Bezeichnung, die automatisch vom Programm vorgegeben wird und benutzerdefiniert geändert werden kann. Die Darstellung in der Zeichnung ist abhängig vom ausgewählten Darstellungsstil. Analysen können optional automatisch aktualisiert werden, wobei Änderungen an der Geländeoberfläche direkt nachgeführt werden, was aber bei großen Geländemodellen Rechenzeit beanspruchen kann. Die Darstellung kann durch Neigungspfeile, 3D-Flächen oder 3D-Solids erfolgen. Die Farbreihe beinhaltet ein Farbschema, welches zum Einfärben der Darstellungselemente verwendet wird. Zusätzlich zur Standard Farbreihe, welche den Regenbogenfarben entspricht, besteht die Möglichkeit der Auswahl von weiteren Farbschemen.

Eine Auswahl an vordefinierten Farbreihen finden Sie im Bibliotheksverzeichnis des DGMs. Eine Farbreihe definiert sich über Prozentwerte zwischen 0 und 100. Dabei werden den einzelnen Bereichen Farbwerte zugewiesen. Aus dem niedrigsten und höchsten Neigungswert ermittelt sich das Neigungsspektrum, wofür die Aufteilung mit der Option Neigungsintervall festgelegt wird. Den minimalen als auch den maximalen Neigungswert können Sie mit den Optionen für die minimale Flächenneigung als auch maximale Flächenneigung beeinflussen. Die zwischenliegenden Farbwerte des Neigungsspektrums werden gemäß dem Intervall geradlinig interpoliert.

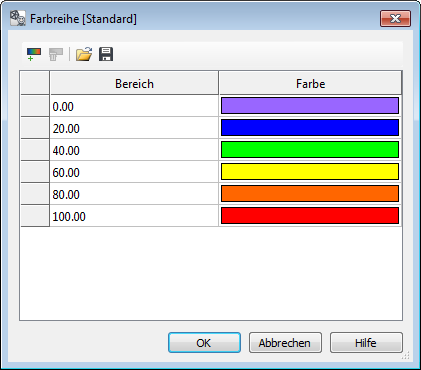

Prozentuale Farbreihen werden in einer Datei als Farbtabelle mit der Erweiterung *.clr gespeichert. Sie können mit den Funktionen im Dialogfeld eigene Bereiche erstellen, bearbeiten und löschen.

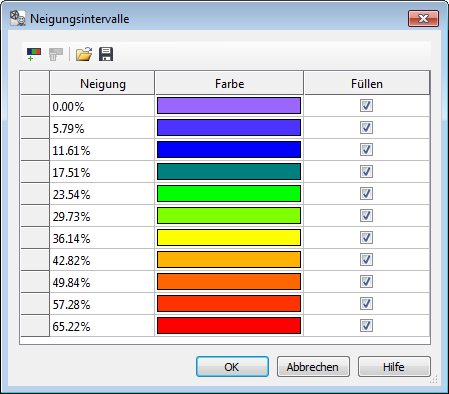

Im Unterschied zur einfachen Layout Methode können Sie im erweiterten Modus die berechneten Werte des Neigungsspektrums benutzerdefiniert bearbeiten. Dabei wird für jeden Datenwert die Farbe als auch die Option zum ein-/ausschalten innerhalb der Spalte Füllen angezeigt, womit zusätzlich Einzelwerte ausgeblendet werden können. Das Neigungsintervall kann in einer Datei als Farbtabelle mit der Erweiterung *.cli abgespeichert werden. Sie können mit den Funktionen im Dialogfeld eigene Bereiche erstellen, bearbeiten und löschen. Eine Mehrfachauswahl von Zeilen ist über die Standard Windows Funktionen möglich.


Bei der erweiterten Layout Methode werden die Zeilen für minimale Flächenneigung, maximale Flächenneigung sowie Neigungsintervall ausgeblendet.

Für die zusätzliche Erläuterung der Analyse besteht optional die Möglichkeit, eine Legende zu erstellen. Bei aktivierter Option müssen Sie den Einfügepunkt für die Legende vor der Erstellung der Analyse in der Zeichnung auswählen. Als zusätzliche Option der Legende können die Flächengrößen der einzelnen Bereiche sowie ein frei wählbares Suffix für die Werte ausgegeben werden.
