Die Basistabelle beschreibt das Grundgerüst der Schnittdarstellung. Hierzu gehören die grundlegenden Parameter für Rahmendarstellungen und Abstandswerte dieser Rahmenlinien zum jeweiligen Geländeverlauf. Für jeden Parameterwert wird schematisch im oberen Teil der Optionen die Bedeutung der jeweiligen Option angezeigt, sobald diese ausgewählt wird. Jeder Schnitt definiert sich von einem Basispunkt ausgehend. Dieser Basispunkt entspricht dem Einfügepunkt der Tabelle und ist der zentrale Bezug für die Ausrichtung von Texten und Tabellenzeilen.

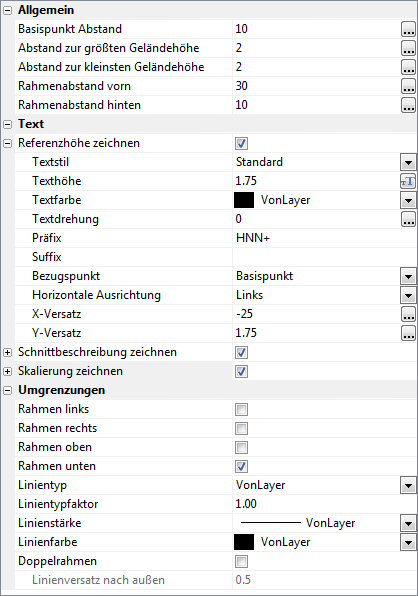

Für die Basistabelle lassen sich Allgemein folgende Einstellungen vornehmen:


  • Basispunkt Abstand – X Abstand für den ersten Geländepunkt vom Basispunkt der Tabelle. Von diesem Punkt aus beginnt die Darstellung des Basisgeländes.
  • Abstand zur größten Geländehöhe – Abstand des oberen Tabellenrahmens zur größten Geländehöhe. Die Differenz der Höhen des oberen und des unteren Tabellenrahmens ergibt die Gesamthöhe der Basistabelle.
  • Abstand zur kleinsten Geländehöhe – Abstand des unteren Tabellenrahmens zur kleinsten Geländehöhe. Der untere Tabellenrahmen definiert gleichzeitig die Referenzhöhe.
  • Rahmenabstand vorn – Dieser Wert definiert einen zusätzlichen Abstand vom Basispunkt der Tabelle und definiert somit die linke Rahmenbreite der Tabelle.
  • Rahmenabstand hinten – Dieser Wert bestimmt den Abstand des Profilendes des Basisgeländes vom Tabellenrahmen.


Der Tabelle können Textinformationen für die Schnittbezeichnung, die Skalierung und die Referenzhöhe hinzugefügt werden, wofür folgende Einstellungen gelten:


  • Textstil – Legt den Textstil in der Zeichnung fest.
  • Texthöhe – Legt die Höhe der Textbeschriftungen in Zeichnungseinheiten fest.
  • Textfarbe – Definiert die Farbe des Textes.
  • Textdrehung – Legt die Ausrichtung des Textes in Bezug zum Einfügepunkt fest.
  • Präfix/Suffix – Definiert ein Präfix oder Suffix, welcher dem Beschriftungstext angefügt wird.
  • Bezugspunkt – Basispunkt für den Beschriftungstext und dessen Ausrichtung.
  • Horizontale Ausrichtung – Legt die Textausrichtung fest.
  • X- und Y-Versatz – Wert in Zeichnungseinheiten für den Versatz der Textbeschriftung vom Einfügepunkt.


Das Layout der Basistabelle kann durch Umgrenzungen variiert werden, wofür die Einstellungen Rahmen, Linientyp, Linienfarbe und Linienstärke sowie Doppelrahmen zur Verfügung stehen.
