Es besteht die Möglichkeit einer kurzen Beschreibung des Stils. Diese wird mit dem Stil gespeichert und erscheint auch, falls vorhanden, bei einem importierten Stil.


  • Markierung auf Schnittachse - Die einzelnen Stationslinien, auch Querachsen genannt, können entlang der Schnittachse mit einer Markierung im gemeinsamen Schnittpunkt versehen werden. Für die Darstellung stehen die Optionen Kreis oder Block zur Verfügung.
  • Option Kreis - Darstellung einer kreisrunden Markierung an jeder Stationierungslinie mit entsprechend definiertem Radius. Der Wert für den Radius wird dabei in CAD Zeichnungseinheiten festgelegt.

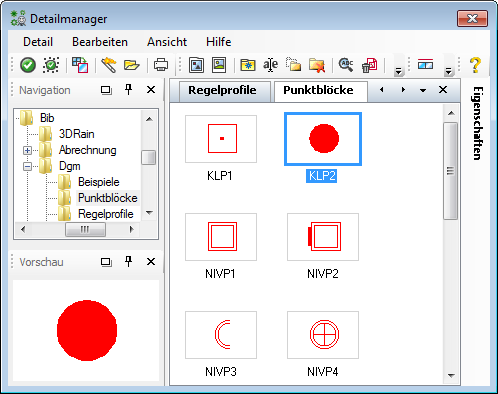

  • Option Block - Für die Markierung wird ein Zeichnungsblock verwendet. Die Auswahl und Zuweisung des Zeichnungsblockes öffnet den Detailmanager.

Falls Sie einen Punktblock zur Darstellung verwenden, können Sie neben der Blockauswahl die Skalierung und die Drehung bestimmen. Des Weiteren besteht die Möglichkeit, den Block automatisch in den Ursprung auflösen zu lassen. Die Blockauswahl erfolgt über eine Schnittstelle zum Detailmanager. Im Bibliotheksordner \LIB\DGM\Punktblöcke finden Sie geeignete Punktblöcke. Im Fall von gekrümmten Schnittachsen lässt sich mit der Option an Kurve ausrichten die Darstellung des Blocks ebenfalls beeinflussen.



Markierung als Kreis

Markierung als Block (gefüllter Kreis)
